Package de connexion pour le stockage combiné et le stockage d'hygiène

Kit de raccordement – ​​Le kit d'installation pratique pour votre ballon de stockage combiné

Présentation du produit

Le kit de raccordement pour ballons combinés vous offre un dispositif de montage universel pour le raccordement, selon vos besoins, de ballons tampons combinés, de ballons combinés stratifiés et de ballons combinés hygiéniques. Il permet l'intégration aisée de ballons de stockage en acier avec production d'eau chaude sanitaire intégrée et assure une répartition optimale de la chaleur.

Ce kit simplifie et sécurise le raccordement de votre ballon tampon. Les bouchons isolants inclus pour tous les raccords de 1,5 pouce garantissent une étanchéité optimale des raccords tampons filetés internes non utilisés.

Avantages et application

L'un des principaux avantages du kit de raccordement est son applicabilité universelle. Il est conçu pour les ballons tampons équipés de huit raccords filetés femelles de 1,5 pouce pour les raccordements de charge et de deux raccords filetés mâles de 1,4 pouce pour les raccordements d'eau chaude. Grâce à son schéma hydraulique, le système permet une installation simple et rapide, offrant ainsi aux installateurs une solution pratique.

La différence de température entre la dissipation thermique avec et sans bouchons isolants (environ 70°C contre 18°C) montre l'efficacité avec laquelle le boîtier contribue à minimiser les pertes de chaleur et à optimiser l'utilisation de l'énergie.

Détails techniques et montage

Outre les bouchons isolants pour tous les raccordements de 1,5 pouce, le kit comprend également des composants importants tels que des purgeurs d'air à action rapide, des vannes de remplissage et de vidange de chaudière et des robinets à boisseau sphérique universels. Ces composants garantissent un fonctionnement optimal et un entretien aisé du système de chauffage.

Le kit comprend également un mitigeur eau chaude/eau potable LK avec protection anti-brûlure, réglable entre 35 et 60 °C. Cela garantit une protection supplémentaire contre les brûlures et une utilisation sûre de l'eau chaude.

Contenu de la livraison

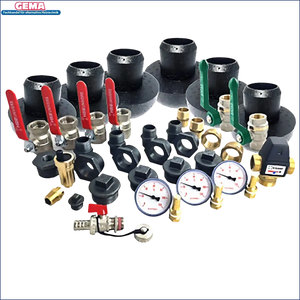

Le pack de connexion comprend les composants suivants :

EXSEL12 – Purgeur d'air rapide avec obturateur ½", KFEH12 – Vanne de remplissage et de vidange de chaudière en laiton (½"), 4x KGH1 – Robinet à boisseau sphérique universel 1" avec levier rouge, 2x EXBIZ – thermomètre à cadran bimétallique avec doigt de gant (½", 0-120° Ø63mm) et HM1 – mitigeur d'eau domestique HydroMix 1".

L'ensemble est complété par DGVTLME1MS – vanne à passage direct en laiton avec tige montante et vidange (1", testé DVGW), divers embouts doubles en bronze et douilles rouges, réducteurs, bouchons et isolation de connexion tampon pour tous les raccords 1½". Un plan d'installation et hydraulique détaillé complète l'ensemble.

Informations détaillées sur la livraison

• 1x EXSEL12 - Purge rapide avec arrêt ½"
• 1x KFEH12 - Robinet de remplissage et de vidange de chaudière ½" laiton
• 4x KGH1 - Robinet à boisseau sphérique universel 1" avec levier rouge
• 2x EXBIZ - Thermomètre à cadran bimétallique avec doigt de gant ½" 0-120° Ø63mm
• 1x HM1 - Mitigeur d'eau domestique HydroMix 1"
• 2x DGVTLME1MS - Vanne de passage directe en laiton à tige montante avec vidange 1" Testé DVGW
• 2x DN1RG - mamelon double en bronze 1"
• 2x RM1141RG - douille rouge bronze 1¼"x1"
• 5x DN2801S - mamelon double noir 1"
• 4x RST2411121S - réducteur noir 1½"x1"
• 1x RST24111412S - Réducteur noir 1¼"x½"
• 6x ST290112S - Bouchon noir 1½"
• 2x ST29012S - Bouchon noir ½"
• 1x T1301121S - Raccord en T réduit noir 1"x½"x1"
• 6x PSIS - isolation de connexion tampon pour tous les raccords 1½" de votre réservoir tampon
• 1x plan de montage/hydraulique
