Memoria di strato con isolamento e scambiatore di calore per accessori caldaie

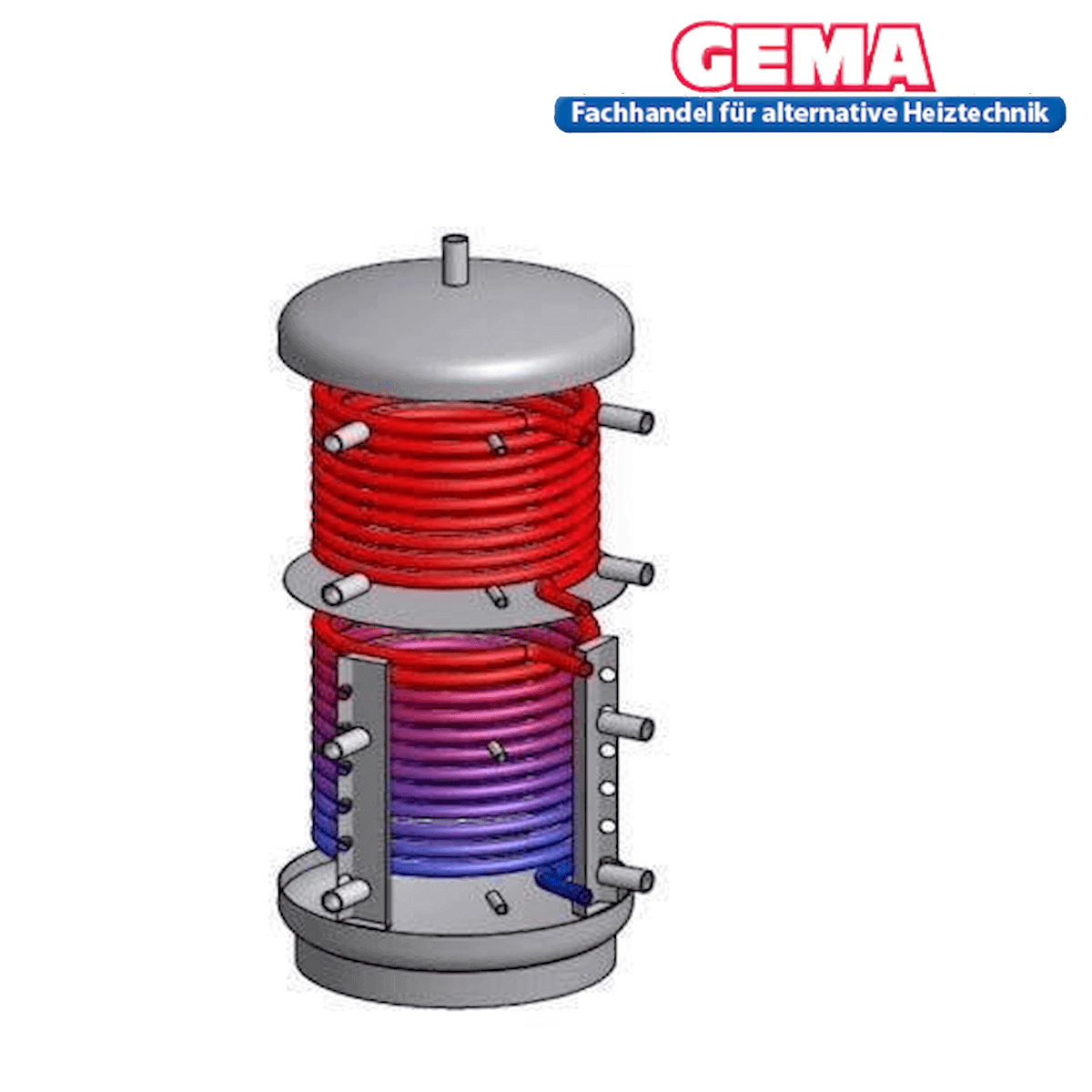

Accumulatore stratificato con 2 scambiatori di calore
Accumulatore a strati con 2 scambiatori di calore,/con piastra di separazione degli strati, incluso isolamento
Struttura e funzionalità
Un accumulatore a stratificazione è un dispositivo che accumula calore. Come componente di accumulo termico, è un componente della tecnologia di riscaldamento che aumenta significativamente l'efficienza di un impianto di riscaldamento. Accumula il calore in eccesso e lo reimmette nell'impianto di riscaldamento. Questo massimizza l'utilizzo del calore e riduce le perdite rispetto a un impianto di riscaldamento senza accumulatore a stratificazione.
Grazie a uno scambiatore di calore, ad esempio, lo strato superiore caldo dell'acqua accumulata può essere utilizzato per fare il bagno o la doccia, mentre lo strato intermedio, moderatamente caldo, può essere utilizzato per mantenere il riscaldamento alla temperatura ambiente minima durante la notte.
L'accumulo stratificato sfrutta l'energia termica accumulata in modo ancora più efficace rispetto a un accumulo combinato o tampone standard e può quindi essere progettato più piccolo rispetto ai due tipi di accumulo sopra menzionati.
Se un impianto solare termico è integrato nel sistema di riscaldamento, un accumulo a stratificazione è assolutamente necessario per la sua integrazione. L'acqua funge da mezzo di accumulo nell'accumulo a stratificazione. Per questo motivo, l'accumulo a stratificazione è anche chiamato serbatoio per acqua calda.
!! Nessuna spesa di spedizione in Germania!!
Dati tecnici: Accumulatore a stratificazione con 2 scambiatori di calore
| SPSRR | 600 | 800 | 1.000 | 1.500 | 2.000 | |
|---|---|---|---|---|---|---|
| Contenuto netto (senza peso) | litro | 580 | 785 | 962 | 1485 | 1980 |
| Diametro senza isolamento | mm | 700 | 790 | 790 | 1.000 | 1.200 |
| Diametro con isolamento super PU | mm | 1.000 | 1.100 | 1.100 | - | - |
| Classe di efficienza energetica Isolamento PU | UN | UN | UN | - | - | |
| Perdita di calore (con isolamento) | watt | 63 | 70 | 75 | - | - |
| Diametro con isolamento PU-Ökoline | mm | 900 | 990 | 990 | 1.200 | 1.400 |
| Classe di efficienza energetica Isolamento PU-Ökoline | B | B | B | B | B | |
| Perdita di calore (con isolamento) | watt | 88 | 97 | 105 | 122 | 136 |
| Diametro con isolamento in pile STS | mm | 900 | 990 | 990 | 1.200 | 1.400 |
| Classe di efficienza energetica con isolamento in pile STS | C | C | C | C | C | |
| Perdita di calore (con isolamento) | watt | 104 | 117 | 140 | 171 | 190 |
| Altezza con isolamento | mm | 1.680 | 1.720 | 2.050 | 2.080 | 2.100 |
| Quota di ribaltamento senza isolamento | mm | 1.680 | 1.740 | 2.080 | 2.130 | 2.150 |
| Collegamenti di carico/scarico | Dogana | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG |
| Collegamenti sensore/controllore | Dogana | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG |
| Ventilazione (IG) | Dogana | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG |
| Collegamento della cartuccia elettronica | Dogana | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" |
| Pressione di esercizio del contenitore max. | orso | 5 | 5 | 5 | 3 | 3 |
| Temperatura di esercizio max. | °C | 95 | 95 | 95 | 95 | 95 |
| Superficie dello scambiatore di calore sopra | mq | 1.8 | 2.4 | 3 | 3 | 3 |
| Superficie dello scambiatore di calore sottostante | mq | 2.4 | 3 | 3 | 3 | 3 |
| Pressione di esercizio dello scambiatore di calore max. | orso | 10 | 10 | 10 | 10 | 10 |
| Peso senza isolamento | kg | 170 | 190 | 200 | 265 | 305 |

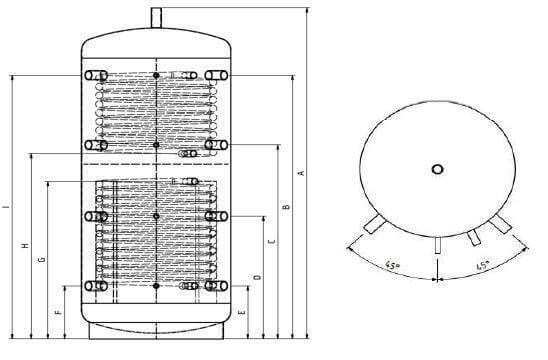

| Dimensioni sopra il pavimento (immagine 2) | ||||||
| UN | mm | 1.680 | 1.690 | 2.050 | 2.080 | 2.100 |
| B | mm | 1.375 | 1.385 | 1.695 | 1.690 | 1.665 |
| C | mm | 995 | 1.005 | 1.235 | 1.230 | 1.225 |
| D | mm | 615 | 625 | 755 | 770 | 785 |
| E | mm | 235 | 245 | 295 | 310 | 345 |
| F | mm | 235 | 245 | 295 | 360 | 395 |
| G | mm | 835 | 845 | 895 | 860 | 895 |
| H | mm | 925 | 935 | 1.095 | 1.140 | 1.115 |
| IO | mm | 1.375 | 1.385 | 1.695 | 1.640 | 1.615 |
Scaricamento
- Scheda dati SSPR

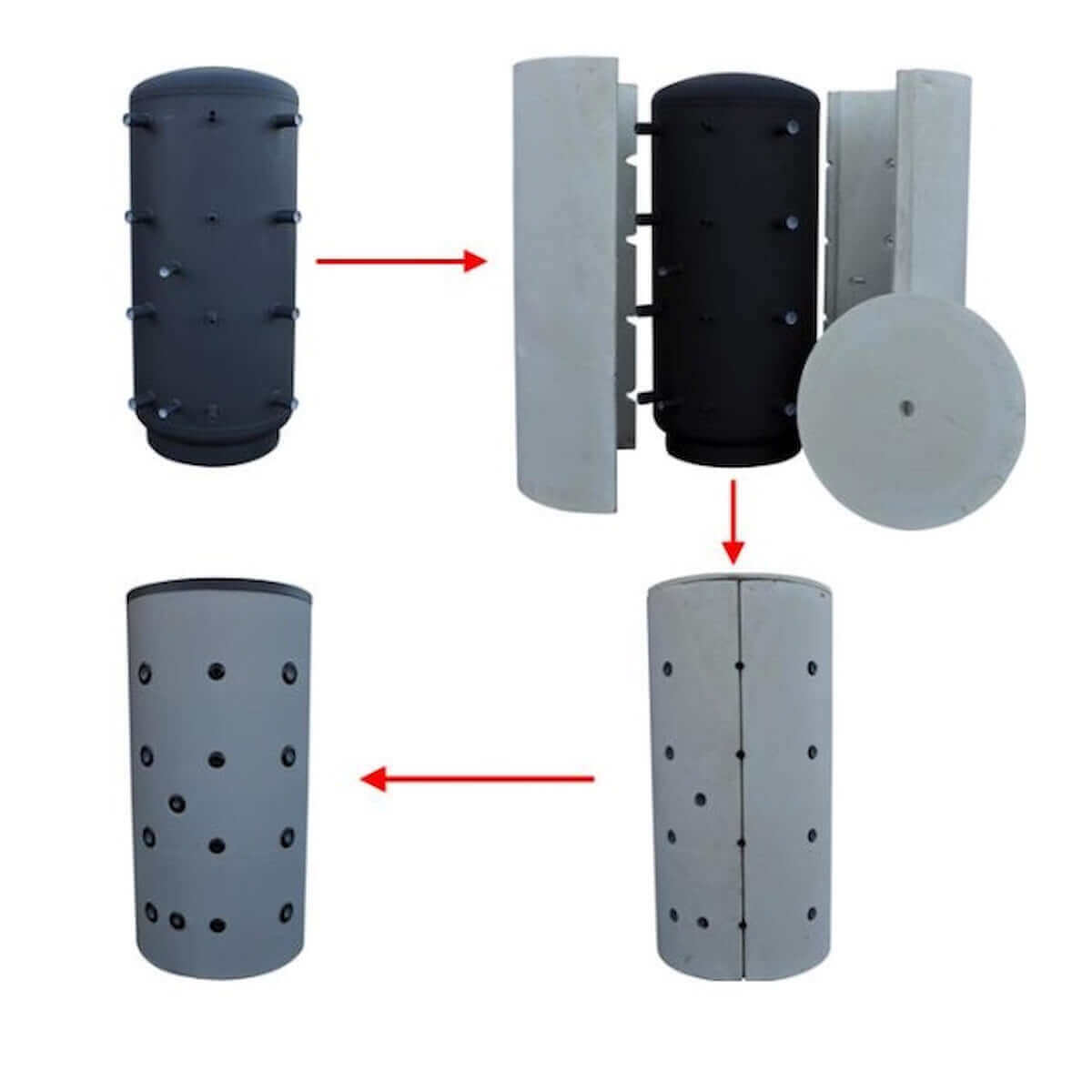

- isolamento
