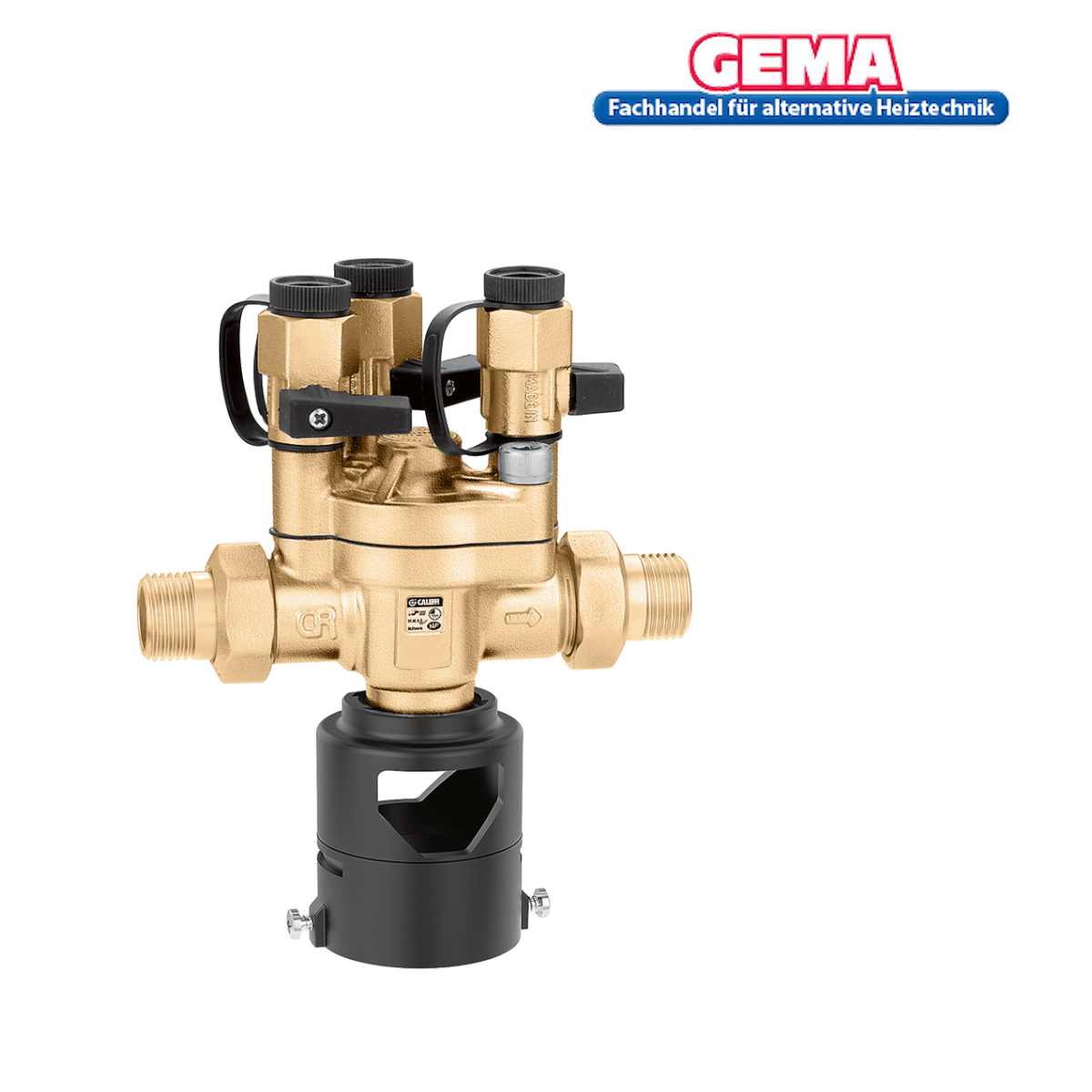

Separador de sistema BA Compact 1/2" con presión diferencial controlable

SKU: CST12

Proveedor: Caleffi
inkl. MwSt. / zzgl. Versand
Precio de oferta 119,16 €

Información del Fabricante

Nombre: CALEFFI S.p.a.

Dirección: S.R. 229, n. 25, 28010 Fontaneto d'Agogna (NO) Italy

Correo Electrónico: info@caleffi.com

Sitio Web: https://www.caleffi.com/de-de

Fabricante Europeo: Sí

Agregar a la lista de deseos Agregar para comparar
Lieferzeit Deutschland

Paket 1 - 3 Tage
Spedition 3 - 5 Tage

Lieferzeit Europa

Paket 3 - 5 Tage
Spedition 5 - 7 Tage

Garantiert sicherer Checkout

Visa
PayPal
Mastercard
American Express
Klarna
Klarna
SOFORT
Bancontact
Online Banking
Systemtrenner Typ BA mit Druckreduktionszonen 🌡️, aus Messing. Ideal für Heiztechnik und zertifiziert nach EN 12729.

Separador de sistema BA Compact 1/2" con presión diferencial controlable

119,16 €

Separador de sistema con zonas de presión reducida controlables Tipo BA

Separador de sistema con zonas de presión reducida controlables, tipo BA, versión compacta. Certificado según EN 12729. Tipo BA. Conexión: G 1/2" A (ISO 228-1) AG, Unión. Presión diferencial de funcionamiento: 14 kPa. Rango de temperatura promedio: 0–65 °C. PN (presión nominal): PN 10. Material: latón resistente a la descincificación DR "bajo en plomo".

Datos técnicos

  • Presión diferencial de funcionamiento: 14 kPa
  • Rango de temperatura media: 0–65 °C
  • PN (presión nominal): PN10
  • material: Latón resistente a la descincificación DR "bajo en plomo"
  • Low Lead

Notas sobre el separador del sistema

Es esencial que se instale un filtro de la serie 577 aguas arriba.

Cómo funciona

El desconector antirreflujo tipo CA con presión diferencial no controlable consta de una válvula de retención de entrada (1), una válvula de retención de salida (2) y una válvula de drenaje (3). Las dos válvulas de retención separan tres zonas con tres presiones diferentes: la cámara de entrada (A), la cámara intermedia (B), también conocida como zona de presión diferencial, y la cámara de salida (C). La válvula de drenaje (3) se encuentra en la sección central y está conectada directamente al diafragma (4). Este conjunto móvil se controla durante la apertura y el cierre mediante la diferencia de presión entre la presión de entrada y la de salida del desconector y el resorte de contraste (5).

Condiciones de flujo correctas

En condiciones normales de flujo, ambas válvulas de retenciónCST12 korrekter Durchfluss
abierto, con lo que la presión en la cámara intermedia (B) está siempre por debajo de la presión del lado de entrada (A) debido a una pérdida de presión precalculada en la primera válvula antirretorno (1).
La diferencia de presión actúa entonces sobre la membrana interna (4) y genera una fuerza que abre la válvula de descarga (3) comunicándose con la atmósfera por
La presión sobre el resorte de contraste (5) lo mantiene cerrado.

Presión negativa del lado de entrada


Cuando la presión de entrada disminuye, ambas válvulas de retención se cierran.Unterdruck La válvula de drenaje (3) se abre en cuanto la diferencia de presión Δp entre la cámara de entrada (A) y la cámara intermedia (B) alcanza un valor ligeramente inferior al precalculado en el resorte de contraste (5). El drenaje continúa hasta que la cámara intermedia del desconector se vacía. Esto crea una zona de aire (zona de seguridad) e impide que el agua contaminada refluya a la red de suministro de agua desde el circuito (C), incluso en caso de fallo del desconector (2). Una vez restablecidas las condiciones normales (presión de entrada superior a la presión de salida), la válvula de drenaje se cierra y el...
El separador del sistema está operativo nuevamente.

Sobrepresión en el lado de salida

Si la presión en la cámara de salida (C) supera la presión de entrada (A), el dispositivo antirreflujo (2) se cierra, impidiendo que el agua ya suministrada al consumidor fluya de vuelta al suministro público. Si el dispositivo antirreflujo (2) presenta fugas o se produce cualquier otro fallo en el separador del sistema, este siempre interrumpe (desconecta) la conexión entre el consumidor y el suministro público.Como todos los dispositivos con efecto positivo, el separador de sistema está diseñado técnica y estructuralmente para garantizar los más altos estándares de seguridad en cualquier situación.

Datos técnicos

  • Separador de sistema tipo BA. Conexiones AG
  • 1/2". Carcasa, tapa y asiento de drenaje
  • Fabricado en aleación de latón libre de deszincificación.
  • Varillas y resortes del sistema de retención
  • Fabricado en acero inoxidable.
  • Sellos hechos de NBR.
  • Temperatura máxima de funcionamiento: 65 grados C.
  • Presión máxima de funcionamiento: 10 bar.
  • Activo Dispositivo de seguridad.
  • Completo con aguas arriba, intermedio y conexiones de medición aguas abajo
  • Embudo de drenaje con conexión para tubo.
