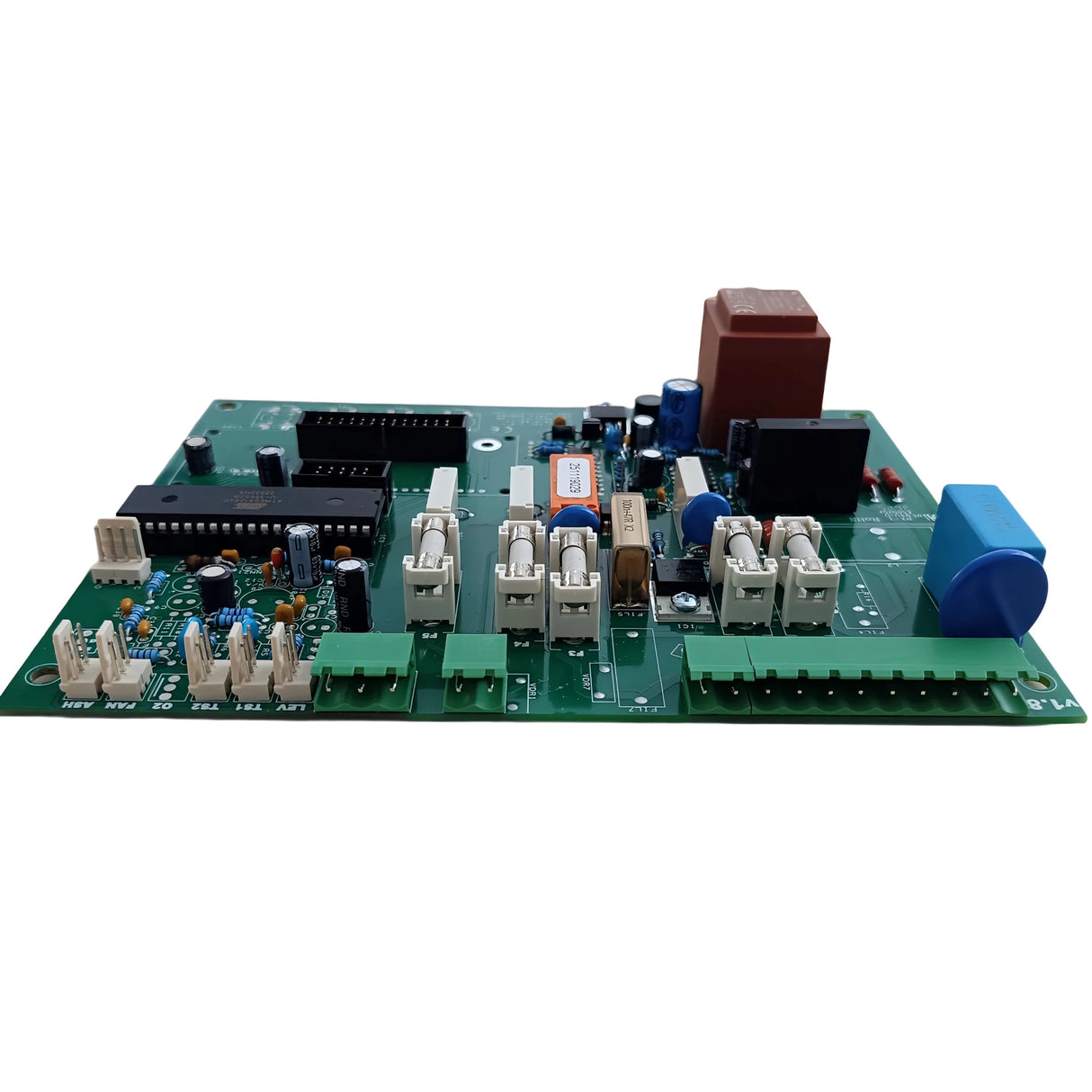

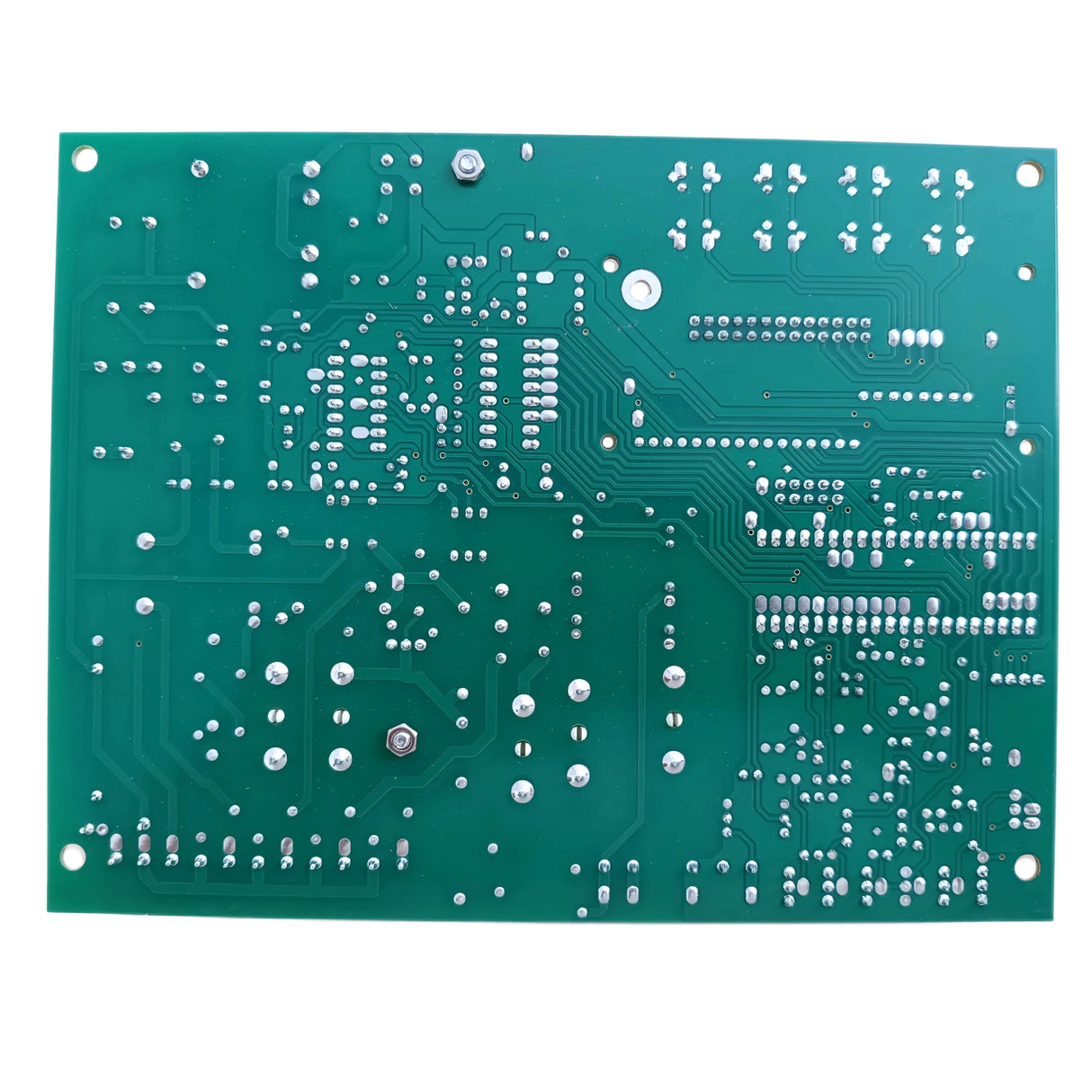

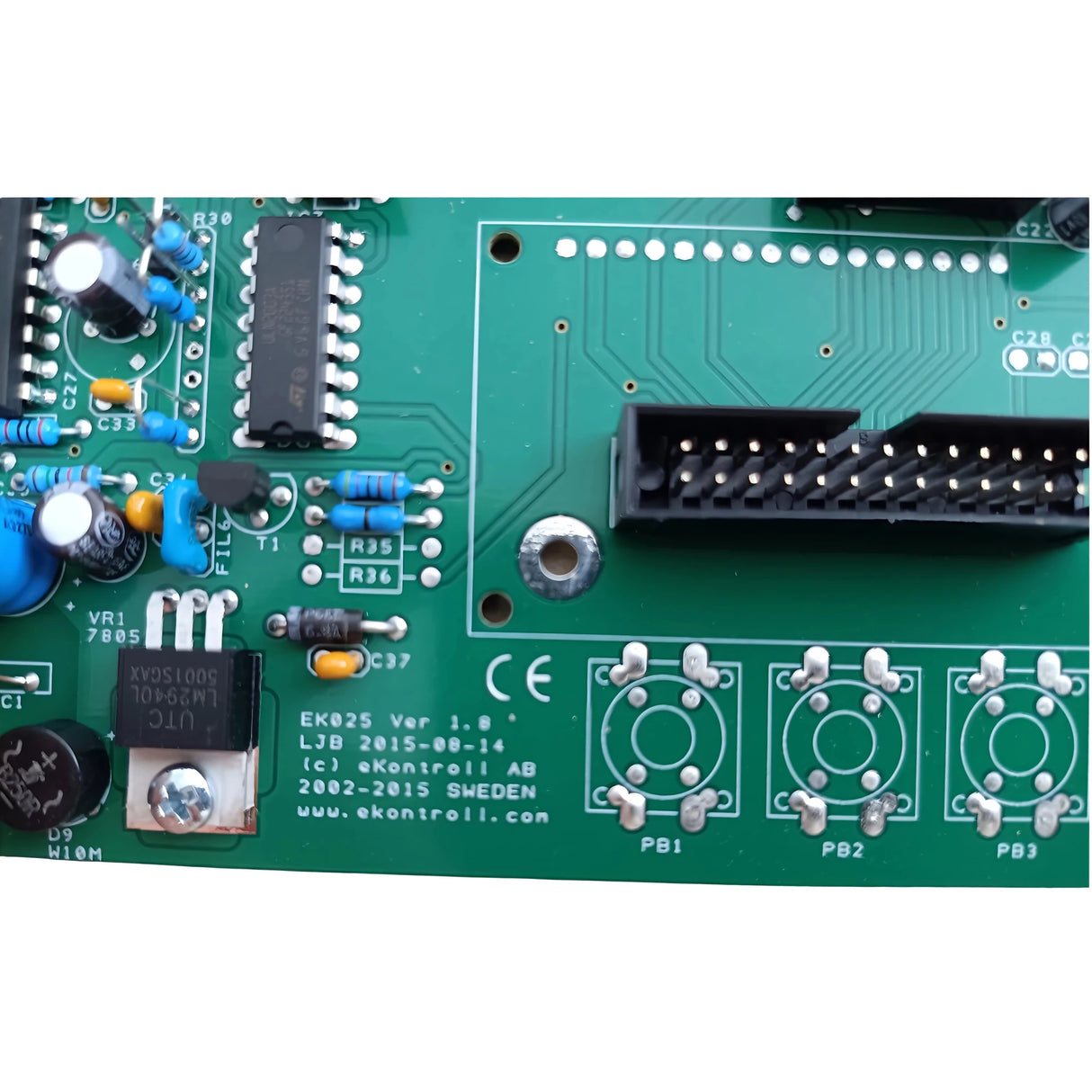

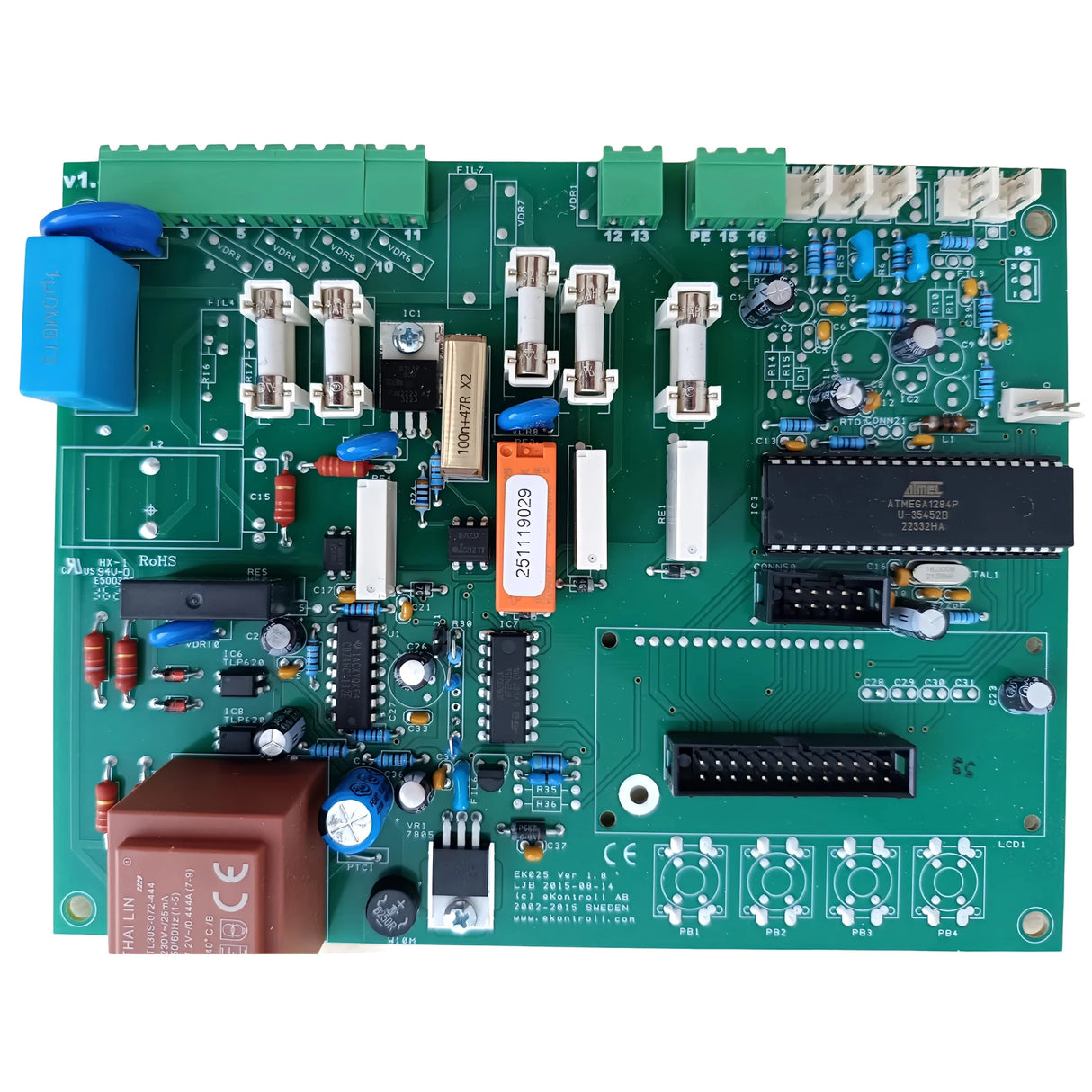

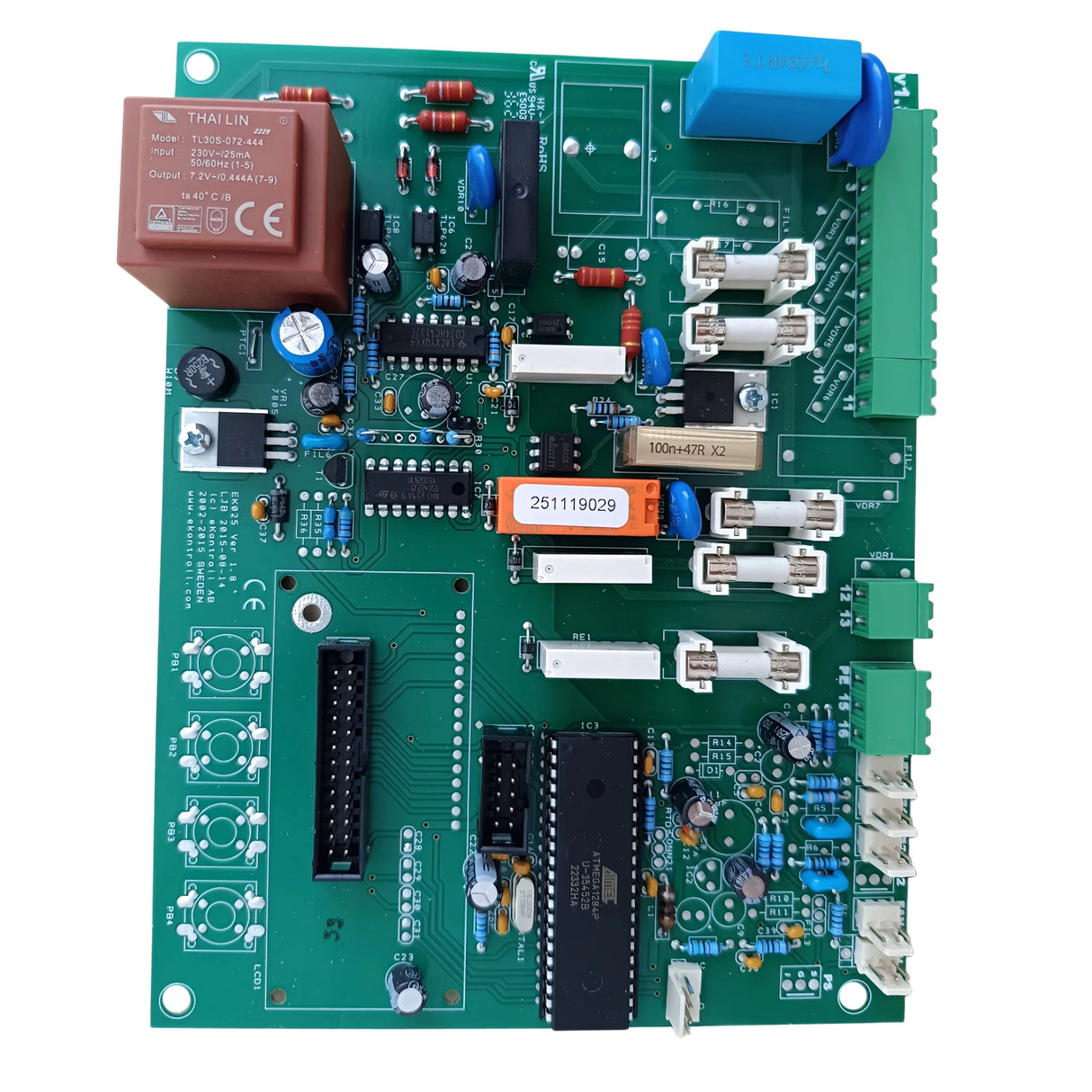

H30951B Řídicí a výkonová elektronika pro ATTACK DPX Combi Pellet 25/30/35, PELH30A & PELHB25

Řídicí/výkonová elektronika H30951B pro peletový hořák Attack

Ten/Ta/To H30951B Řídicí/výkonová elektronika je centrální řídicí a napájecí modul pro různé Útok na peletový hořák a Kombinované kotlové systémyPřebírá kompletní kontrolu, monitorování a správu napájení všech relevantních komponent peletového provozu.

Kompatibilní útočná zařízení (výňatek)

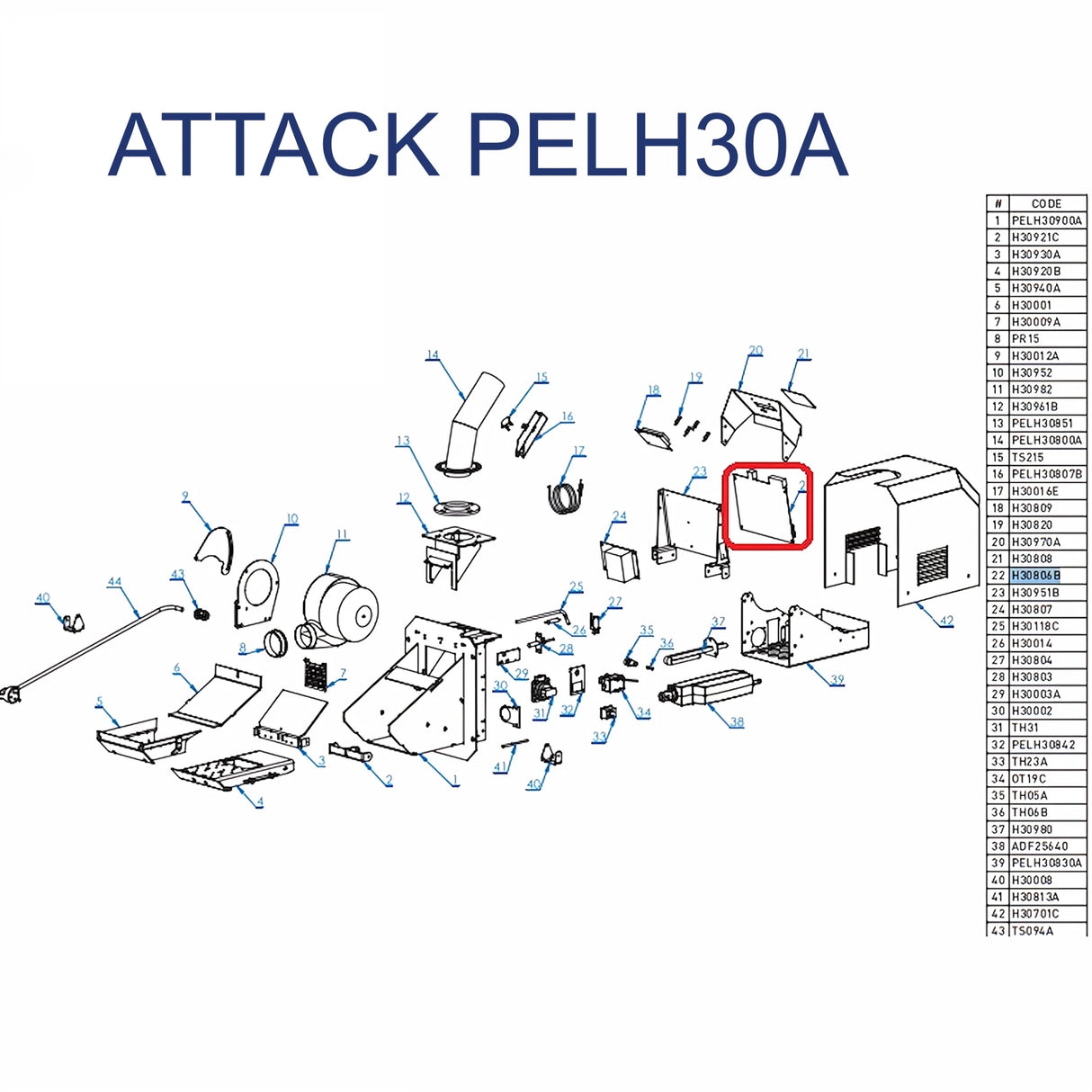

Podle rozložených výkresů a seznamů náhradních dílů je H30951B instalován mimo jiné v následujících zařízeních Attack:

• ATTACK DPX COMBI PELLET 25, 30, 35
  • z.BRodina zařízení #110 PELH30ACP
  • Období výstavby u.a.: 10/2014 – 7/2018 a od 8/2018 (v závislosti na verzi)
• ÚTOK PELH30A (Peletový hořák, od 10/2014)
• ÚTOK PELHB25 (Peletový hořák 25 kW, od 10/2014)

H30951B je tam uveden jako samostatná položka v plánu náhradních dílů a je součástí sestav s kódy z.B.:

• PELH30A, PELHB25
• V kombinaci s dalšími relevantními komponenty, jako jsou H30970A, H30806B, H30808, H30809, H30820, H30980, ADF25640, PELH30830A u.v.m.

Díky tomu je H30951B obzvláště vhodný pro Peletové hořáky Attack ve výkonovém rozsahu 25 až 35 kW relevantní, které se nacházejí v různých řadách kotlů, jako například DPX Kombinované pelety být použit.

Funkce a úkoly H30951B

H30951B je kombinovaný Řídicí a výkonová elektronikaZajišťuje jak inteligentní řízení (řízení mikrokontrolérem), tak i řízení spotřebičů (výkonová část):

1. Řízení hořáku (řídicí elektronika)
   • Vyhodnocení senzorů (z.BSnímač teploty, teplota výfukových plynů, snímač plamene, případně snímač podtlaku)
   • Řízení procesního toku:
     • Proces startování a zapalování
     • Přechod na nepřetržitý provoz
     • Modulace výkonu
     • řízený proces vypínání
   • Implementace topných programů a bezpečnostních strategií uložených v zařízení

2. Řízení výkonu (výkonová elektronika)

   • Kontrola:
     • Šnek(y) na pelety
     • Zapalovací zařízení/zapalovací patrona
     • Dmychadlo/spalovací ventilátor
     • čisticí a vypouštěcí mechanismy (pokud existují)
   • Spínání spotřebičů pomocí relé nebo...elektronické jističe
   • Napájení pro řídicí elektroniku a připojené senzory/akční členy

3. Bezpečnost a řízení incidentů

   • Monitorování přehřátí, ztráty plamene, podtlaku nebo poruch výfukových plynů
   • Úvod bezpečné vypnutí v případě poruchy
   • Vydání Chybové kódy/poruchové zprávy k řídicí jednotce kotle Attack

4. Komunikace s řídicí jednotkou a regulací kotle

   • Rozhraní k ovládací a zobrazovací jednotce (displej, tlačítka)
   • Přenos informací o stavu, teplotě a poruchách
   • Interakce s nadřazeným regulačním systémem kotle nebo topení (uvolnění, požadavek na výkon)

Typické chyby, které naznačují poruchu řídicího systému

Ten/Ta/To H30951B Řídicí/výkonová elektronika je považován kompletní náhradní modul používá se, když:

• ten Peletový hořák se již nespustí nebo nekontrolovatelně vyprchá
• Jednotlivé výstupy (zapalování, šnek, ventilátor) již nelze ovládat, i když samotné komponenty jsou v pořádku.
• Opakující se nebo nevysvětlitelné chybové zprávy vyskytnou se problémy, které nelze připsat senzorům, kabeláži nebo periferiím
• Je přítomno viditelné poškození elektroniky (spálené součástky, vadná relé, nafouklé kondenzátory)

Nahrazením H30951B plný rozsah funkcí peletového hořáku Lze jej obnovit, pokud jsou všechny ostatní komponenty neporušené.

Výhody originálního H30951B pro peletové hořáky Attack

• Originální náhradní díl odpovídající odpovídající sérii Attack
• přizpůsobeno:
  • ATTACK DPX COMBI PELLET 25, 30, 35
  • ÚTOK PELH30A
  • ÚTOK PELHB25
• zajišťuje správné spalování, vysoká účinnost a stabilní výkon při provozu na pelety
• zajišťuje Dodržování bezpečnostních funkcí dle specifikací výrobce
• optimální kompatibilita s ostatními komponentami Attacku (z.BPELH30851, PELH30800A, PELH30807B, PELH30830A, senzory TS215, TH31, TH23A atd.)

Důležité informace o objednávání a výměně zboží

• Před objednáním prosím vezměte na vědomí:
  • Typový štítek kotle/hořáku zkontrolovat (z.BATTACK DPX COMBI PELLET 25/30/35, Rok výroby/Sériové číslo)
  • stávající elektronická deska plošných spojů podle označení H30951B řízení
• Z bezpečnostních důvodů by výměnu měl provést Specializovaná firma/specialista na vytápění proběhnout:
  • Síťové napětí 230 V
  • Vyžaduje se správné přiřazení připojení a parametrizace
  • V případě potřeby přizpůsobení stávajícím senzorům a periferiím

Rozsah dodávky

• 1x originální deska pro ovládání útoku H30951B
