Sunex Heizkreisverteiler – Répartition efficace de la chaleur pour votre installation de chauffage
Aperçu du produit

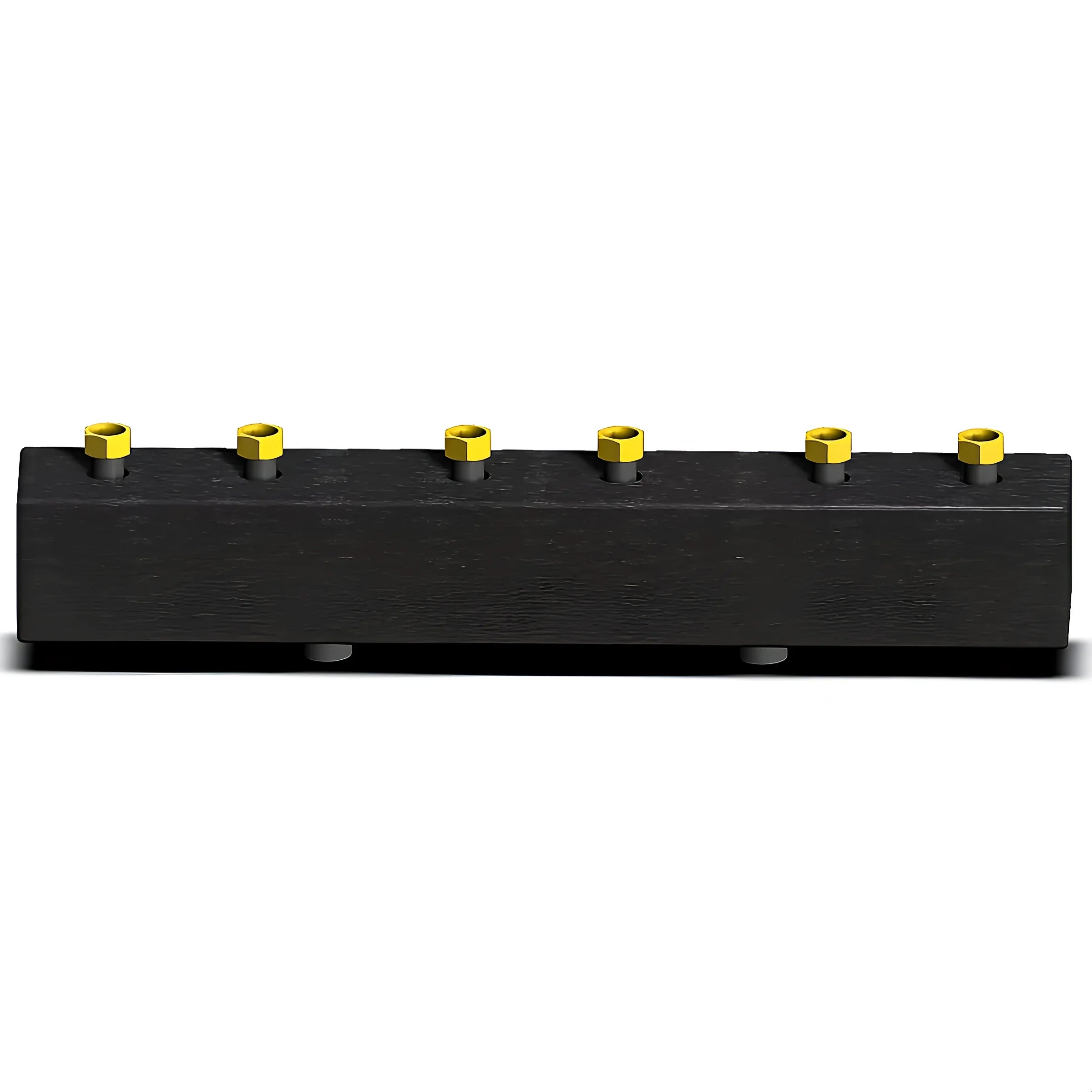

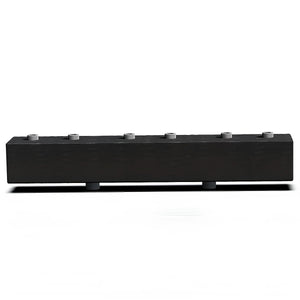

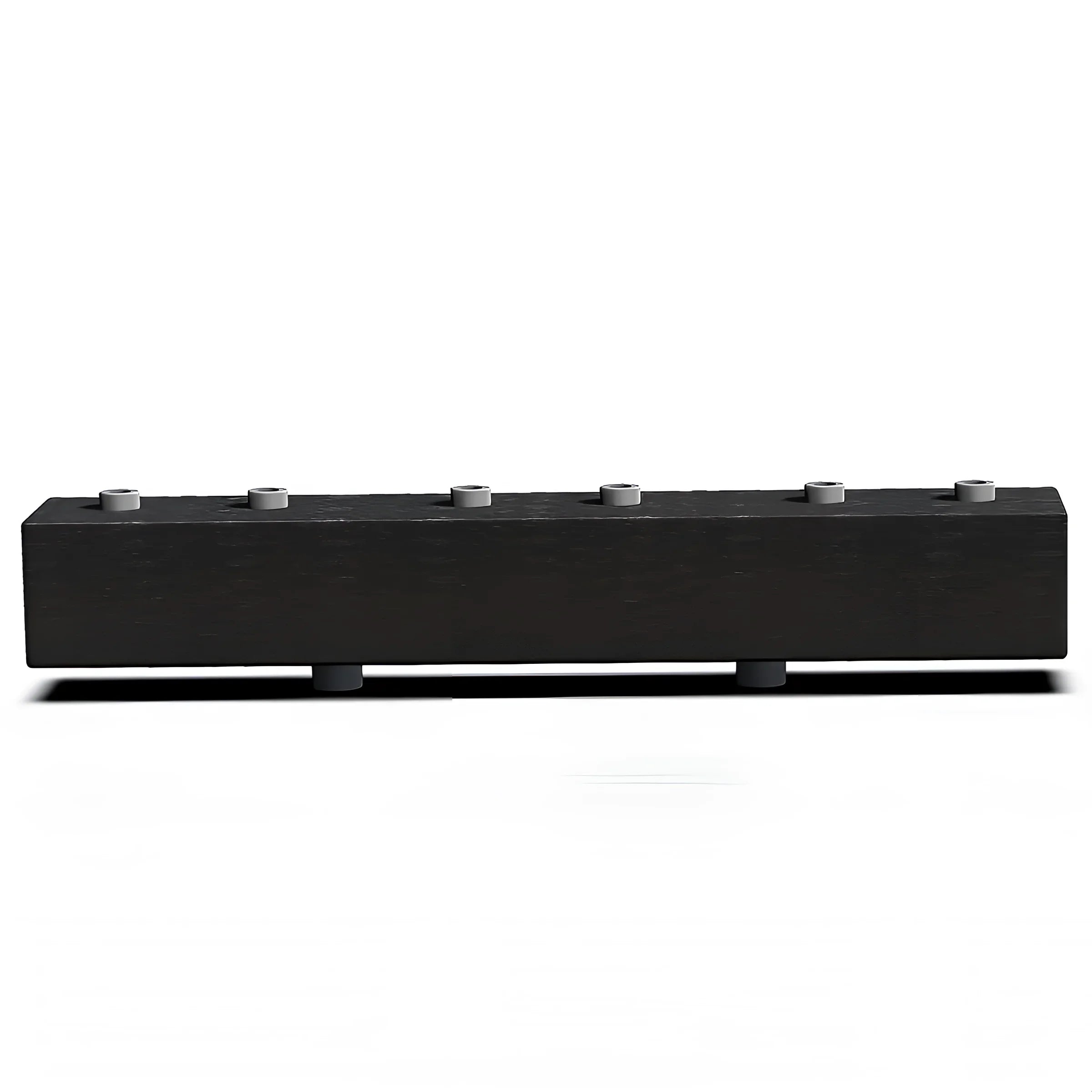

Le répartiteur de circuits de chauffage Sunex est spécialement conçu pour les installations de chauffage central avec radiateurs, plancher chauffant et systèmes mixtes. Il permet une distribution fiable de l'eau de chauffage sur deux ou trois circuits indépendants et offre ainsi des possibilités d'utilisation flexibles dans les bâtiments résidentiels et commerciaux.
Disponible en variantes 2 circuits DN20, 2 circuits DN25, 3 circuits DN20 et 3 circuits DN25, ainsi qu'en version avec filetage extérieur (AG) pour des options de raccordement simples. La construction robuste et l'isolation en EPP de haute qualité garantissent des performances durables et des pertes de chaleur minimales.
Domaines d'application
Idéal pour les nouvelles constructions et les rénovations : que ce soit pour un plancher chauffant ou des radiateurs, le répartiteur s'adapte à votre système et optimise la distribution de la chaleur. Dans les systèmes mixtes avec différentes températures de départ, il se distingue par sa régulation précise.
Dans les bâtiments commerciaux tels que les bureaux, les cabinets médicaux et les ateliers, le répartiteur de circuits de chauffage Sunex assure également un confort uniforme. Grâce à la variété des versions, il peut être adapté aux exigences de performance individuelles.
Construction et matériaux
Le corps principal du répartiteur est en acier de haute qualité, qui fonctionne de manière fiable même à des températures et pressions élevées. Les écrous sont en laiton et garantissent une connexion résistante à la corrosion.
Une isolation en EPP de 30 mm d'épaisseur réduit les pertes de chaleur et améliore le rendement de l'installation. La fixation M8 permet un montage mural simple et sûr, sans supports supplémentaires.
Technique
Température de fonctionnement maximale : 110 °C | Pression de service maximale : 6 bar. La puissance varie de 29 kW (ΔT=20 K, 2 circuits DN20) à 54 kW (ΔT=20 K, circuits 2/3 DN25).
Débits maximaux : 1,2 m³/h pour DN20 et 2,3 m³/h pour DN25. Les dimensions varient selon la version entre 193/137/552 mm et 193/140/862 mm (H/P/L), le poids entre 5,7 et 8,9 kg.
Montage et raccordement
Grâce à un marquage clair sur les côtés chaudière et circuit de chauffage, les raccordements sont effectués rapidement et sans erreur. Le côté chaudière est disponible en filetage mâle 1" ou 5/4", le côté circuit de chauffage au choix en filetage femelle 1", 6/4" ou mâle 1".
Les pièces de fixation fournies permettent un montage mural simple. L'accessibilité aisée à tous les raccordements facilite les travaux d'entretien et de nettoyage.
Avantages en un coup d'œil
Le répartiteur de circuits de chauffage Sunex combine une construction en acier robuste, des écrous en laiton résistant à la corrosion et une isolation EPP efficace. Il convainc par ses hautes performances, son montage simple et ses variantes de raccordement flexibles.
Parfaitement adapté aux systèmes de chauffage modernes, il offre une distribution de chaleur fiable, réduit les pertes d'énergie et augmente le confort de vie dans chaque bâtiment.
Données techniques

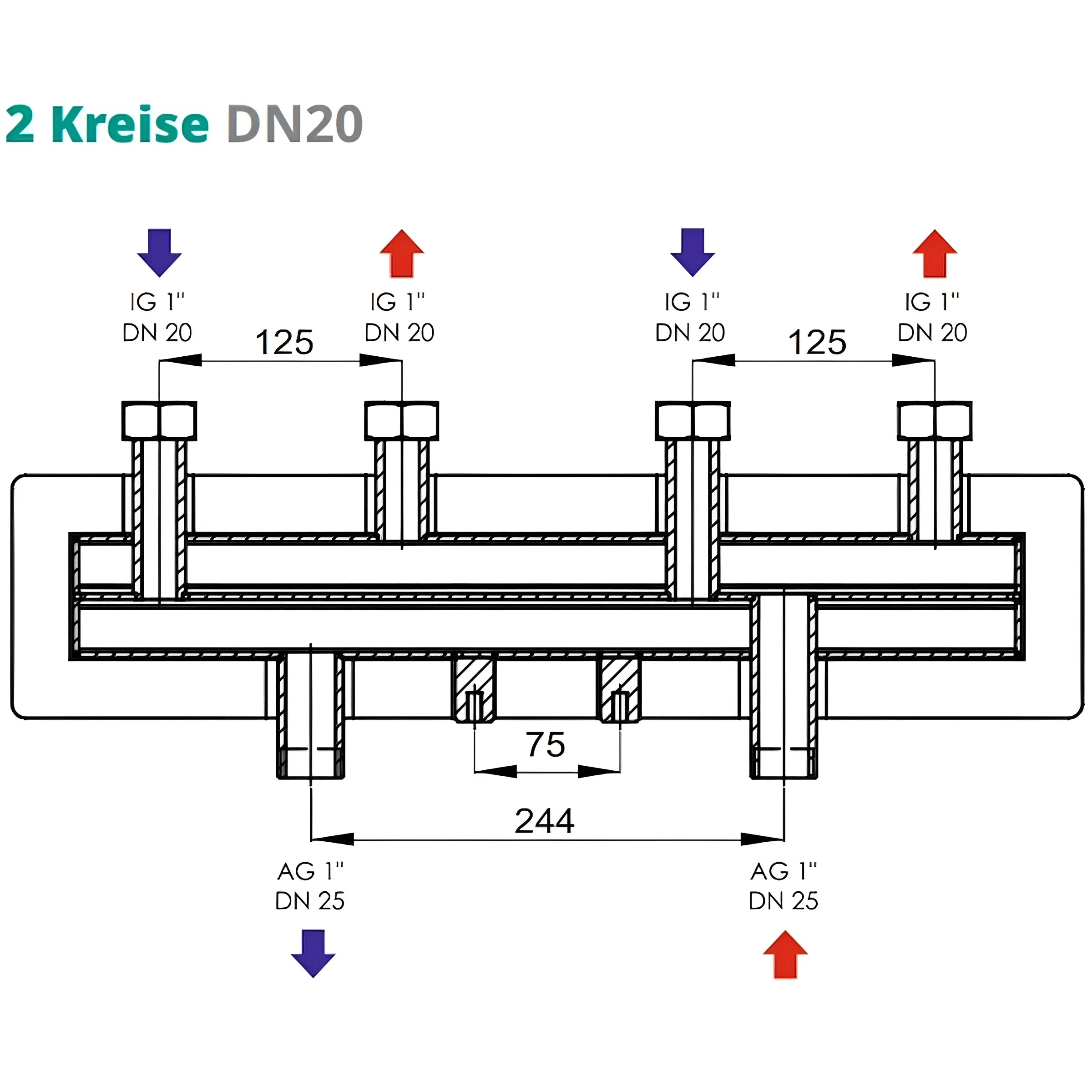

DN20 2 circuits
- Matériau du collecteur : acier
- Écrou : laiton
- Isolation : EPP de 30 mm d'épaisseur
- Fixation : M8
- Dimensions (H x L x P) : 193 x 137 x 552 mm
- Poids : 5,76 kg
- Température de fonctionnement max. : 110 °C
- Pression de service max. : 6 bar
- Puissance max. : 29 kW
- Débit max. : 1,2 m³/h
- Raccord côté chaudière : 1" AG
- Raccord côté circuit de chauffage : 1" IG

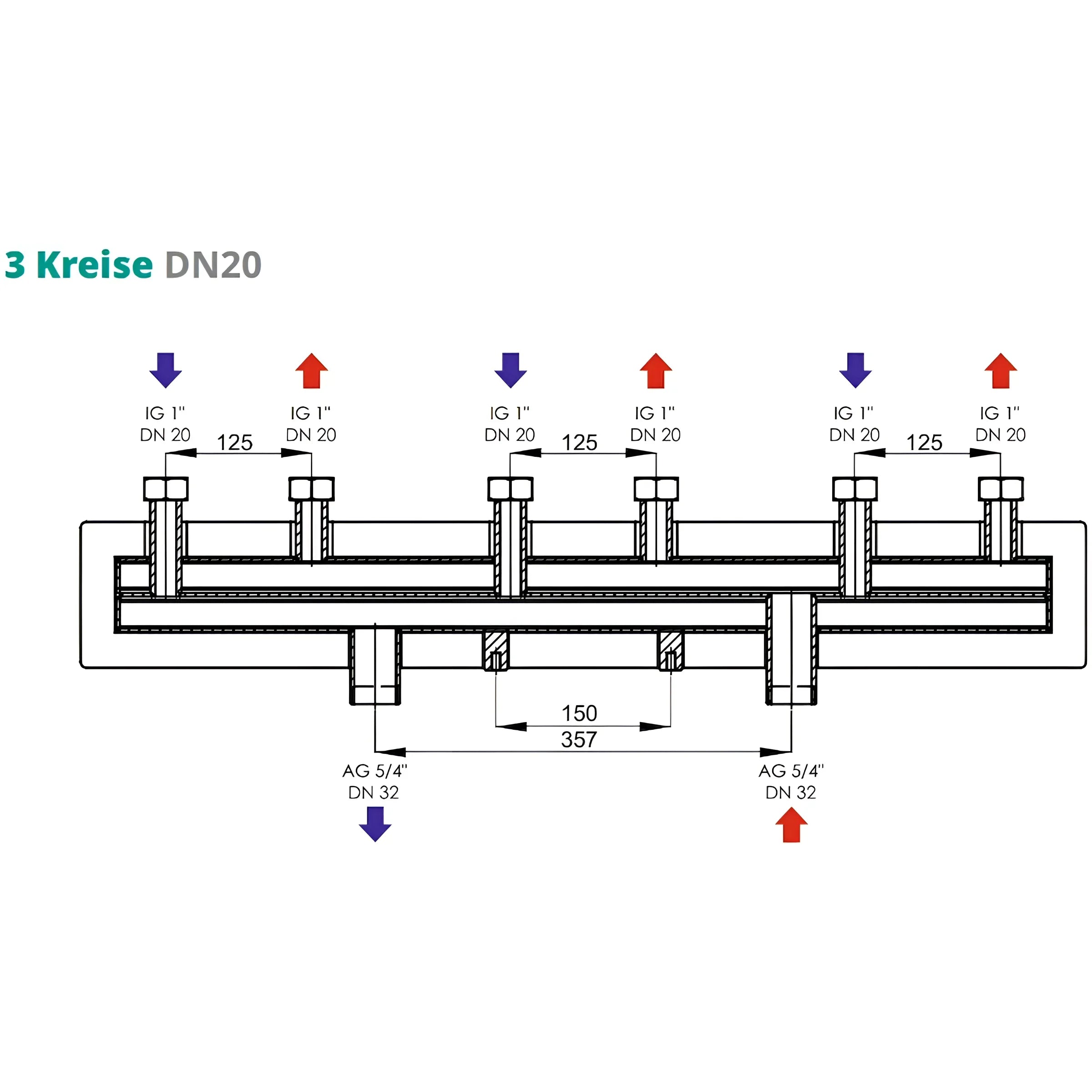

DN20 3 circuits
- Matériau du répartiteur : acier
- Écrou : laiton
- Isolation : EPP 30 mm d'épaisseur
- Fixation : M8
- Dimensions (H x L x P) : 193 x 140 x 862 mm
- Poids : 8,44 kg
- Température de fonctionnement max. : 110 °C
- Pression de service max. : 6 bar
- Puissance max. : 54 kW
- Débit max. : 2,3 m³/h
- Raccord côté chaudière : 5/4" filetage mâle
- Raccord côté circuit de chauffage : 1" filetage femelle

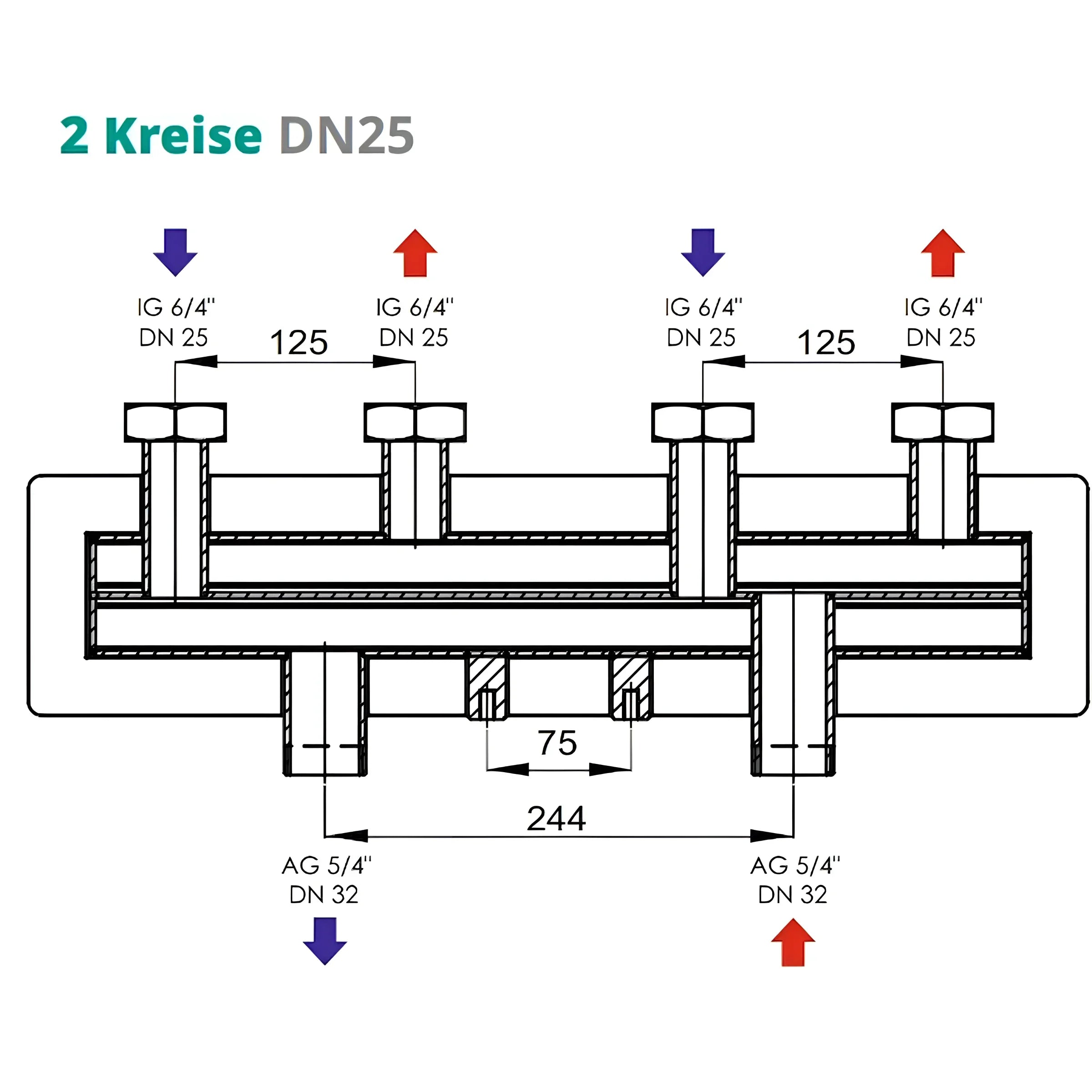

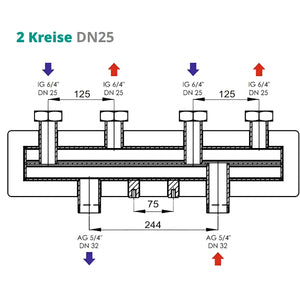

DN25 2 circuits
- Matériau du répartiteur : acier
- Écrou : laiton
- Isolation : EPP de 30 mm d'épaisseur
- Fixation : M8
- Dimensions (H x L x P) : 193 x 137 x 552 mm
- Poids : 6,05 kg
- Température de fonctionnement max. : 110 °C
- Pression de service max. : 6 bar
- Puissance max. : 54 kW
- Débit max. : 2,3 m³/h
- Raccord côté chaudière : 5/4" AG
- Raccord côté circuit de chauffage : 6/4" IG

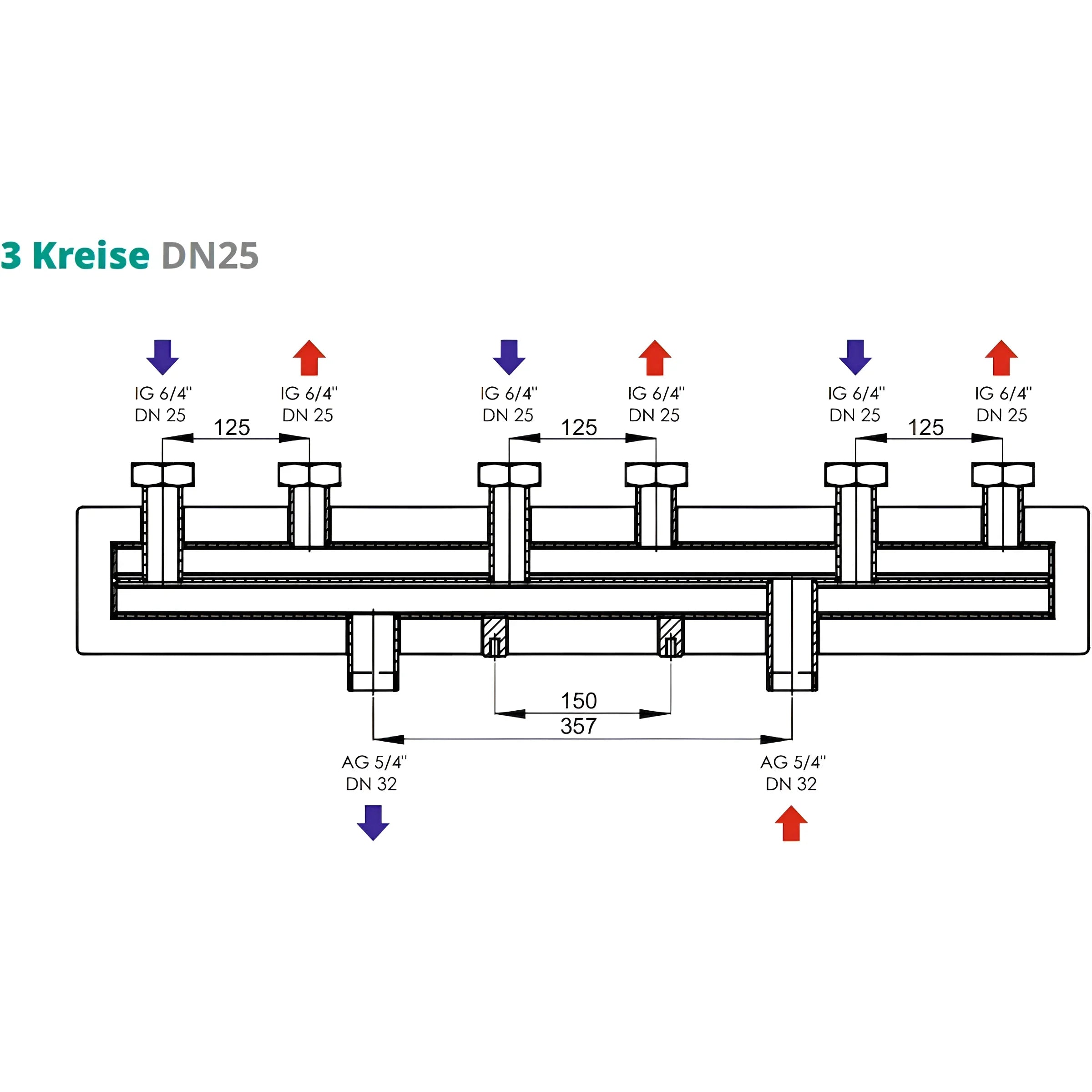

DN25 3 circuits
- Matériau du collecteur : acier
- Écrou : laiton
- Isolation : EPP de 30 mm d'épaisseur
- Fixation : M8
- Dimensions (H x L x P) : 193 x 140 x 862 mm
- Poids : 8,49 kg
- Température de service maximale : 110 °C
- Pression de service maximale : 6 bar
- Puissance maximale : 54 kW
- Débit maximal : 2,3 m/h
- Raccord côté chaudière : 5/4" AG
- Raccord côté circuit de chauffage : 6/4" IG

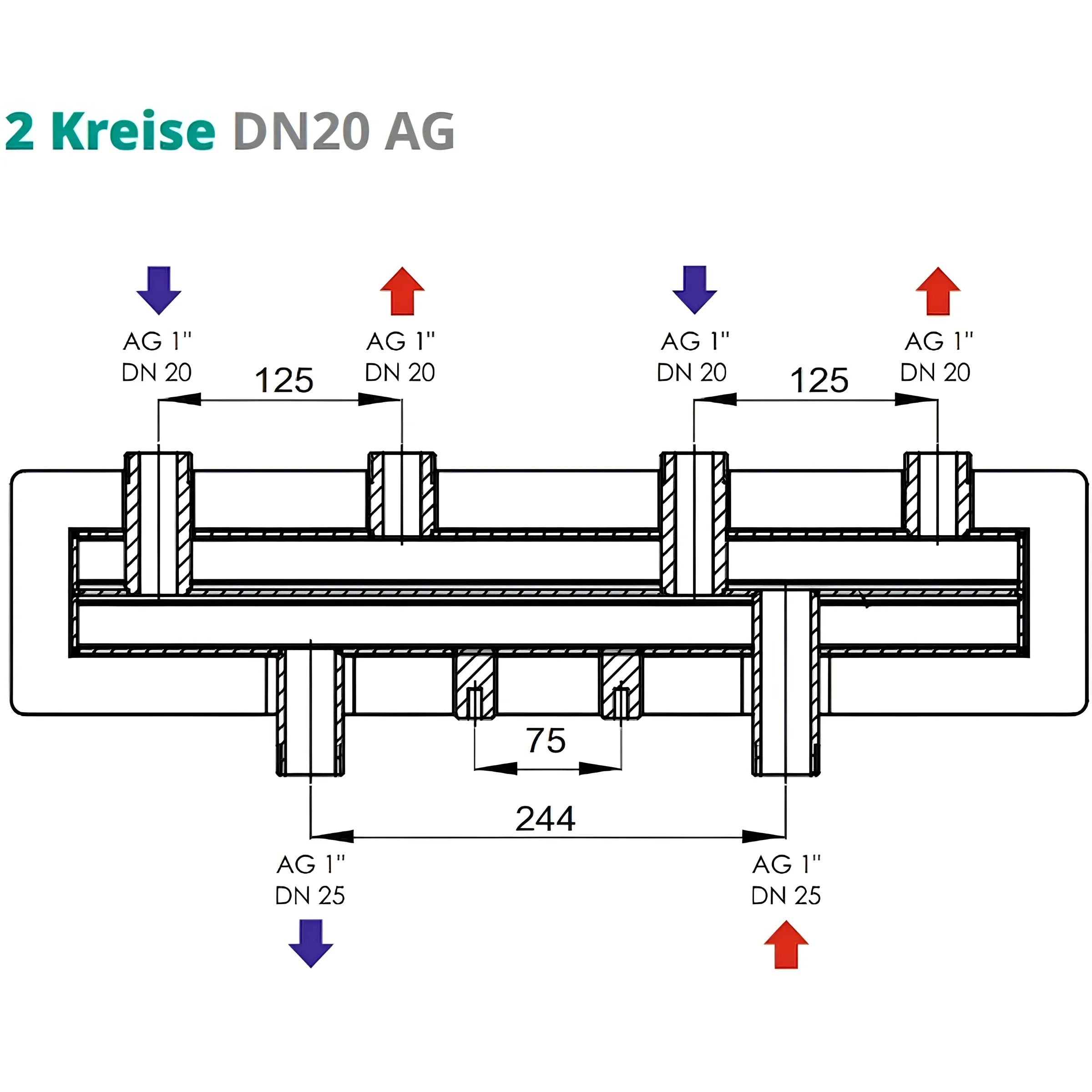

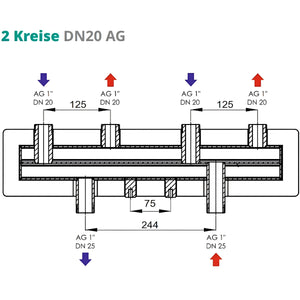

DN20 AG 2 circuits
- Matériau du répartiteur : acier
- Isolation : EPP 30 mm d'épaisseur
- Fixation : M8
- Dimensions (H x P x L) : 170 x 140 x 552 mm
- Poids : 5,7 kg
- Température de fonctionnement max. : 110 °C
- Pression de service max. : 6 bar
- Puissance max. : 29 kW
- Débit max. : 1,2 m³/h
- Raccord côté chaudière : 1" AG
- Raccord côté circuit de chauffage : 1" IG

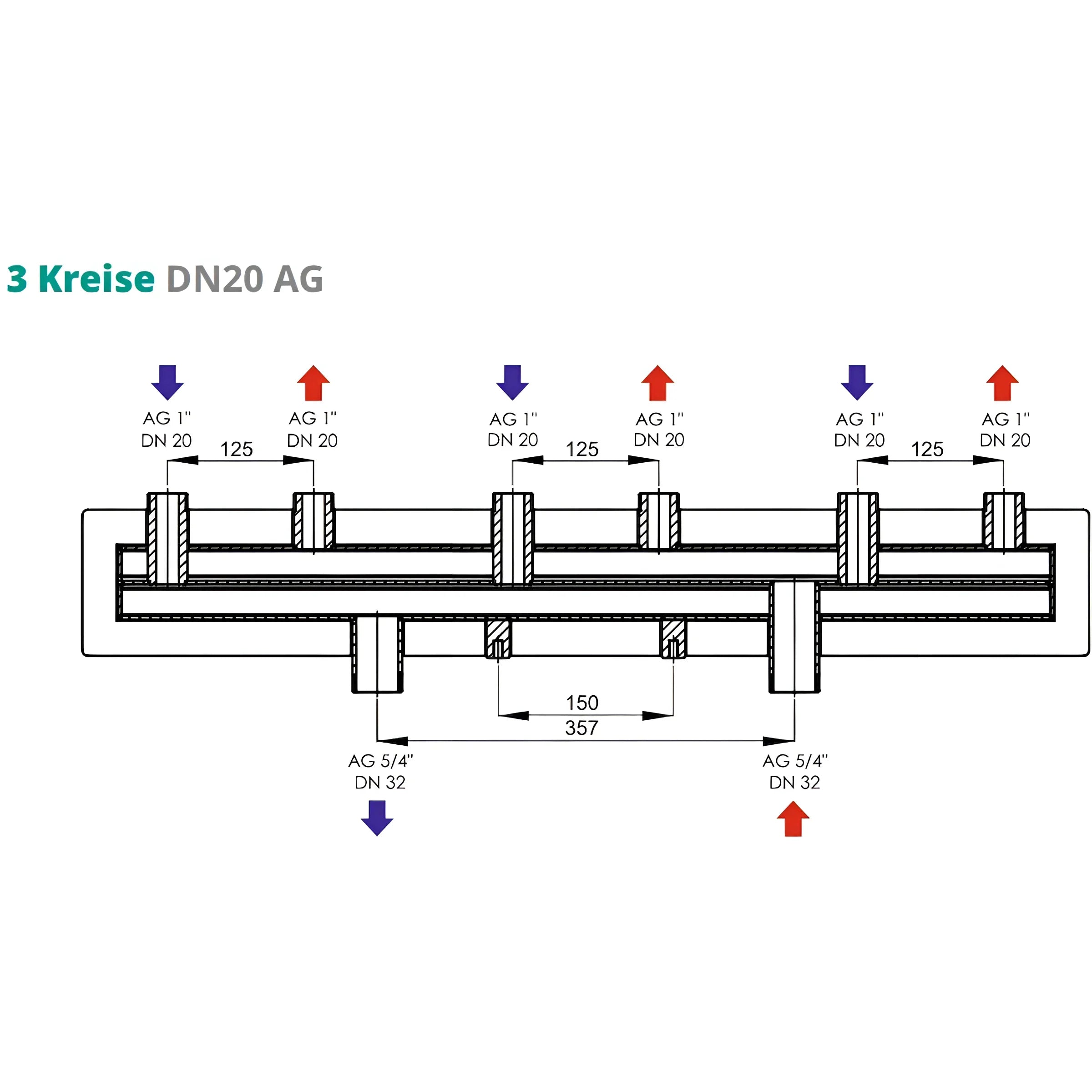

DN20 AG 3 circuits
- Matériau du répartiteur : acier
- Isolation : EPP 30 mm d'épaisseur
- Fixation : M8
- Dimensions (H x L x P) : 170 x 140 x 862 mm
- Poids : 8,9 kg
- Température de service max. : 110 °C
- Pression de service max. : 6 bar
- Puissance max. : 54 kW
- Débit max. : 2,3 m³/h
- Raccord côté chaudière : 5/4" AG
- Raccord côté circuit de chauffage : 1" IG
Contenu de la livraison
- Distributeur de circuit de chauffage au choix
- Notice de montage et d'utilisation
