Aperçu du produit et domaine d'application

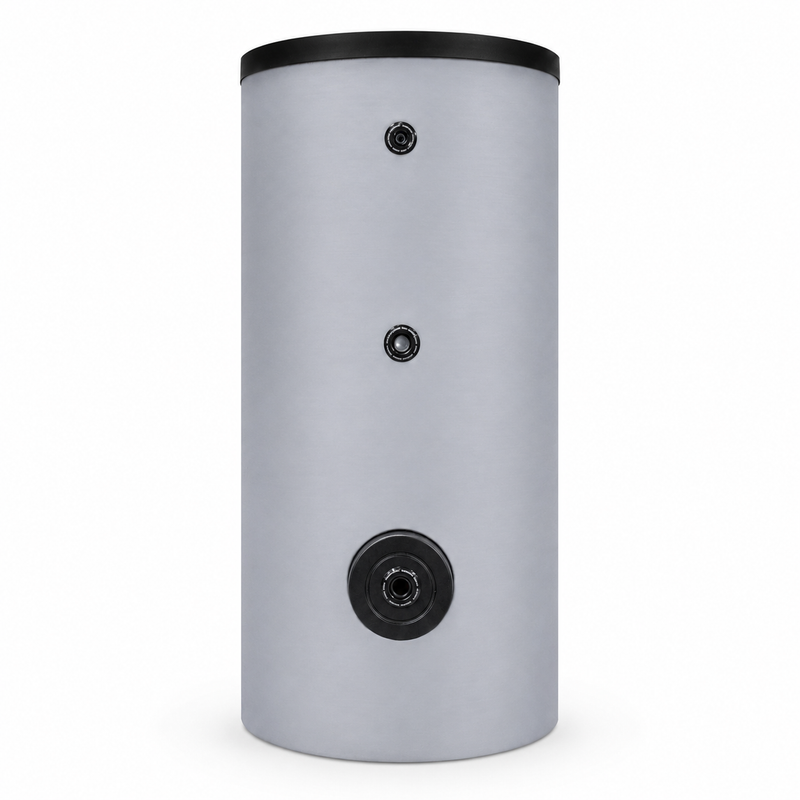

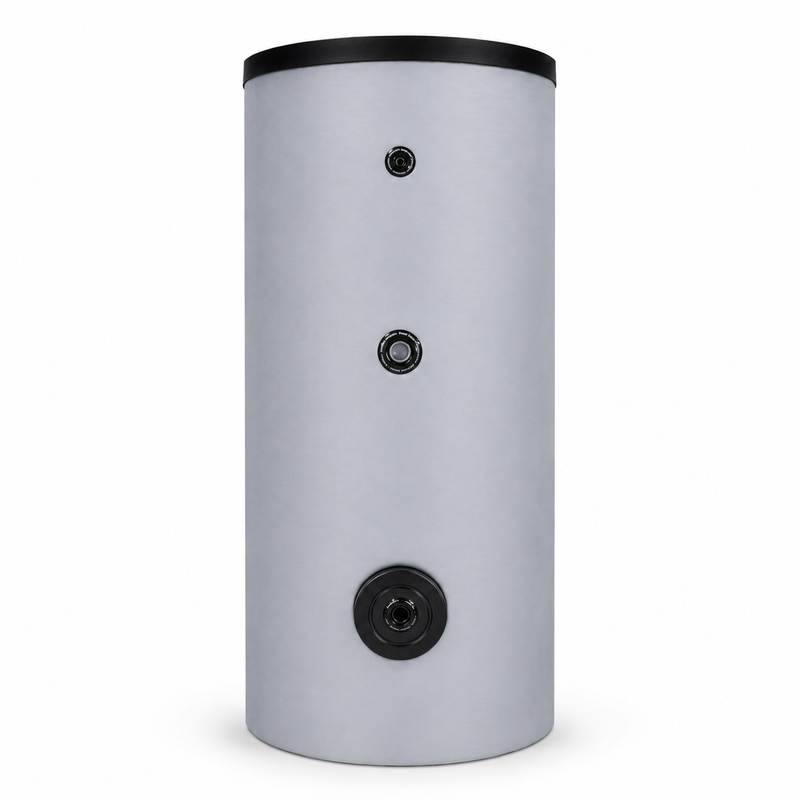

Le Sunex FISH S2 300 X est un ballon d'eau chaude solaire vertical d'une capacité nominale de 300 litres, destiné au chauffage et au stockage de l'eau chaude sanitaire. Deux échangeurs de chaleur à tubes lisses fonctionnant indépendamment l'un de l'autre permettent l'intégration hydraulique de deux sources de chaleur, par exemple une installation solaire thermique et une chaudière, une pompe à chaleur ou un autre générateur de chaleur approprié.
Cette version du ballon convient aux installations d'eau chaude bivalentes, où l'énergie renouvelable est utilisée et complétée si nécessaire par une deuxième source de chaleur. Le volume de stockage ErP est de 278 litres.
Technique et équipement

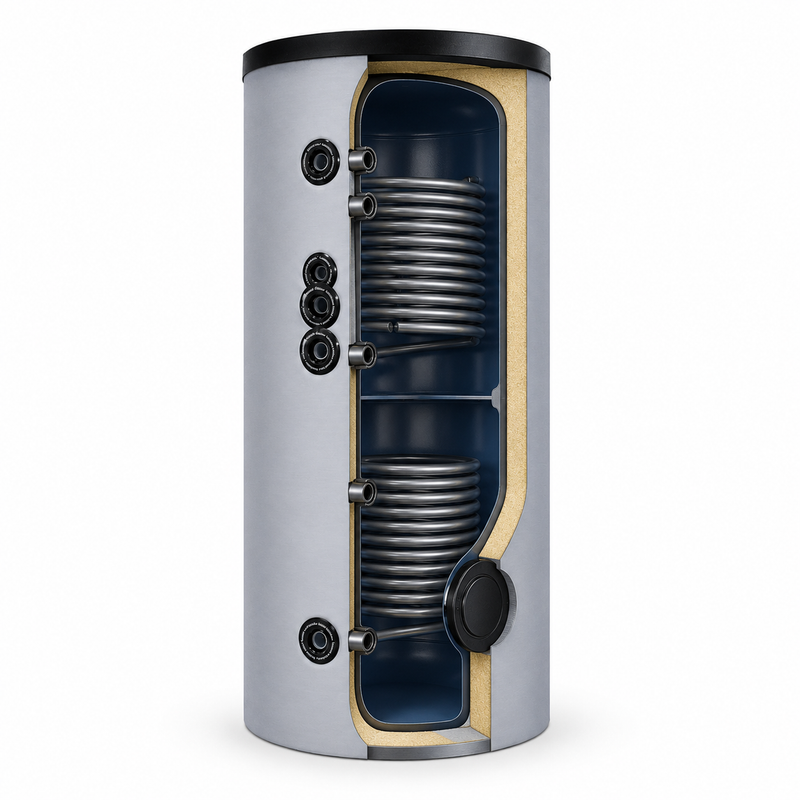

La cuve du ballon est en acier S235JR et est émaillée côté eau potable. Deux anodes en magnésium complètent la protection contre la corrosion. Les deux échangeurs de chaleur à tubes lisses sont en acier P235GH et fonctionnent hydrauliquement indépendamment l'un de l'autre.
L'échangeur de chaleur inférieur possède une surface de transfert de 1,2 m² et atteint une puissance continue de 39 kW dans des conditions d'essai définies. L'échangeur de chaleur supérieur dispose de 0,9 m² de surface de transfert et d'une puissance continue de 31 kW. La puissance réellement transférable dépend des températures, des débits et des conditions de fonctionnement de l'installation respective.

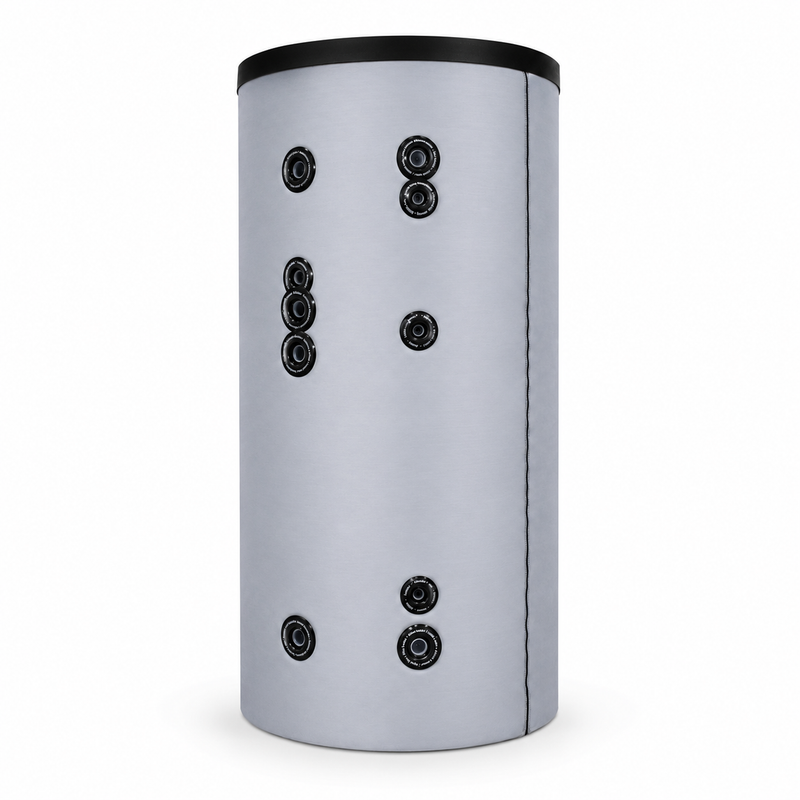

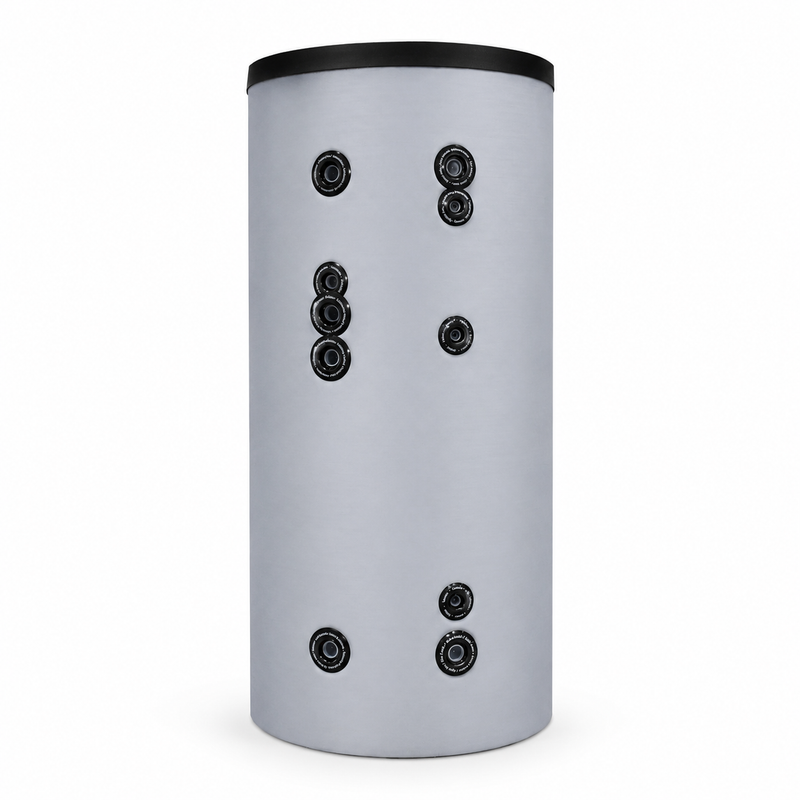

L'équipement comprend une ouverture de visite, un raccord de circulation, plusieurs doigts de gant pour sondes de température, un raccord pour thermomètre ainsi que des raccords pour une résistance électrique en option. L'isolation intégrée en mousse rigide de polyuréthane de 50 mm réduit les pertes de chaleur vers le local d'installation. Le ballon atteint la classe d'efficacité énergétique B avec une perte à l'arrêt de 51 W.
Avantages au quotidien
Les échangeurs de chaleur séparés créent une base flexible pour différents concepts d'installation. L'échangeur de chaleur inférieur peut par exemple transférer la chaleur solaire dans le ballon, tandis que l'échangeur de chaleur supérieur assure le réchauffage via une autre source de chaleur.
L'ouverture de visite facilite le contrôle, le nettoyage et l'entretien de l'intérieur du ballon. Plusieurs positions de sonde permettent une mesure et une régulation de la température adaptées au concept de l'installation.
Intégration système et compatibilité
Le Sunex FISH S2 300 X est conçu pour les installations d'eau chaude sanitaire fermées avec deux sources de chaleur à raccorder séparément. Outre l'énergie solaire thermique, des chaudières adaptées, des chauffages au bois ou des pompes à chaleur peuvent être intégrés. Pour les installations avec pompe à chaleur, la surface de l'échangeur de chaleur, la puissance de transfert, le débit volumique et la température d'eau chaude requise doivent correspondre à la pompe à chaleur utilisée.
Pour un chauffage d'appoint électrique, des raccords de 1 1/2 pouce sont disponibles. La résistance électrique, le groupe de sécurité, le vase d'expansion pour eau sanitaire, les pompes, la régulation et les autres composants du système doivent être sélectionnés en fonction de la conception de l'installation.
Aperçu des données techniques
| Type de réservoir |
Ballon d'eau chaude avec deux échangeurs de chaleur |
| Capacité nominale |
300 litres |
| Convient à l'eau potable |
Oui |
| Matériau du réservoir de stockage |
Acier S235JR, émaillé |
| Nombre d'échangeurs de chaleur |
2 |
| Isolation |
50 mm de mousse rigide en PUR |
| Température maximale de stockage |
95 °C |
| Pression de service maximale du réservoir |
10 bar |
| Hauteur |
1 461 mm |
| Largeur et profondeur |
657 mm |
| Poids à vide |
123 kg |
Montage
Le ballon doit être installé exclusivement à la verticale dans un local sec et à l'abri du gel, sur un sol plat et capable de supporter durablement le poids. L'emplacement d'installation doit pouvoir supporter en toute sécurité le poids du ballon entièrement rempli, y compris les raccords et les tuyauteries.
Le montage, le raccordement hydraulique et la mise en service ne doivent être effectués que par un personnel spécialisé et qualifié. Prévoir un espace de maintenance suffisant pour les travaux sur l'ouverture de visite, les anodes en magnésium et les raccordements.
Remarques
À l'entrée d'eau froide, une soupape de sécurité avec une pression de réponse de 6 bars doit être installée. Aucun robinet d'arrêt ne doit être monté entre la soupape de sécurité et le ballon. Si la pression d'alimentation dépasse 6 bars, un réducteur de pression approprié est également nécessaire.
Le ballon doit être complètement rempli d'eau et purgé avant la mise en service des échangeurs de chaleur ou d'une résistance électrique en option. Les anodes en magnésium, la soupape de sécurité, l'étanchéité et l'état du ballon doivent être contrôlés régulièrement.
Contenu de la livraison
- Ballon d'eau chaude sanitaire solaire Sunex FISH S2 300 X avec isolation en PUR intégrée fixe et enveloppe extérieure en PVC gris
