Aperçu du produit & domaine d'application
Le Defro Firewood Plus 24 kW est une chaudière à tirage naturel à chargement manuel pour bûches de bois, conçue pour être utilisée comme générateur de chaleur central dans les installations de chauffage à eau chaude. Avec sa puissance nominale de 24 kW, cette chaudière convient aux systèmes de chauffage où une chaudière à bûches avec ballon tampon est intégrée de manière professionnelle dans une installation de chauffage fermée.
La chaudière est conçue pour fonctionner avec des bûches de bois naturel non traité et associe une construction robuste à une régulation de l'air de combustion. Le choix concret de la puissance doit toujours être effectué en fonction des besoins thermiques réels du bâtiment.
Technique & équipement

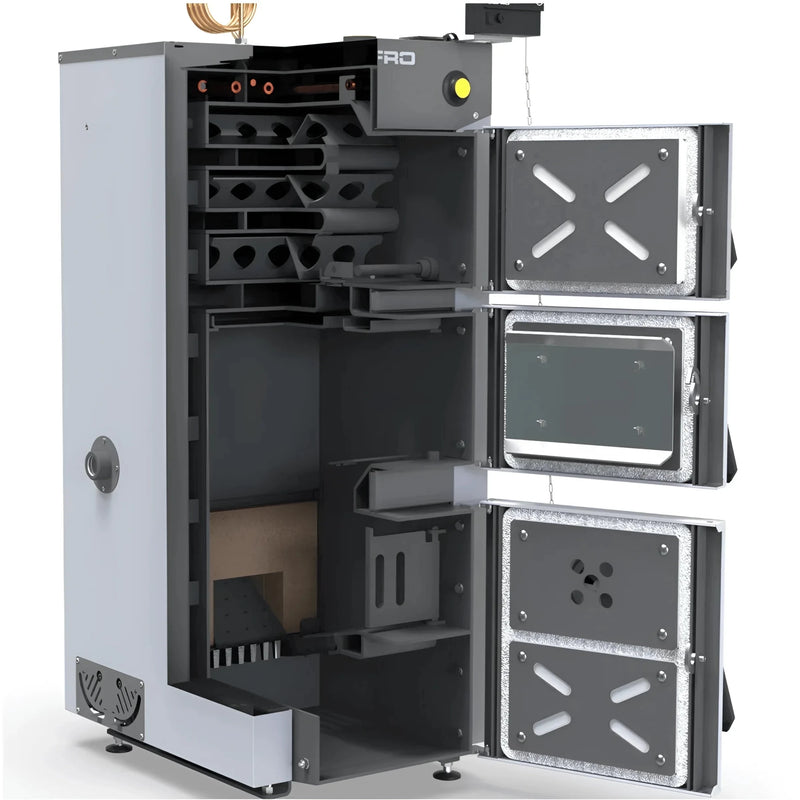

Le Firewood Plus 24 fonctionne comme une chaudière à tirage naturel avec un foyer à chargement manuel, une grille de combustion en fonte, un insert en acier dans la chambre de combustion et un circuit de fumées à plusieurs passages. Le transfert de chaleur s'effectue via un échangeur thermique en acier avec des canaux de convection verticaux et horizontaux.
L'air primaire est introduit par le volet d'air dans la porte des cendres et régulé par le régulateur de tirage électronique. L'air secondaire pénètre dans la zone de combustion par des entrées d'air latérales. L'équipement comprend, entre autres, un thermomètre de chaudière analogique, des turbulateurs, un échangeur thermique de sécurité et un outil de nettoyage.
Avantages au quotidien

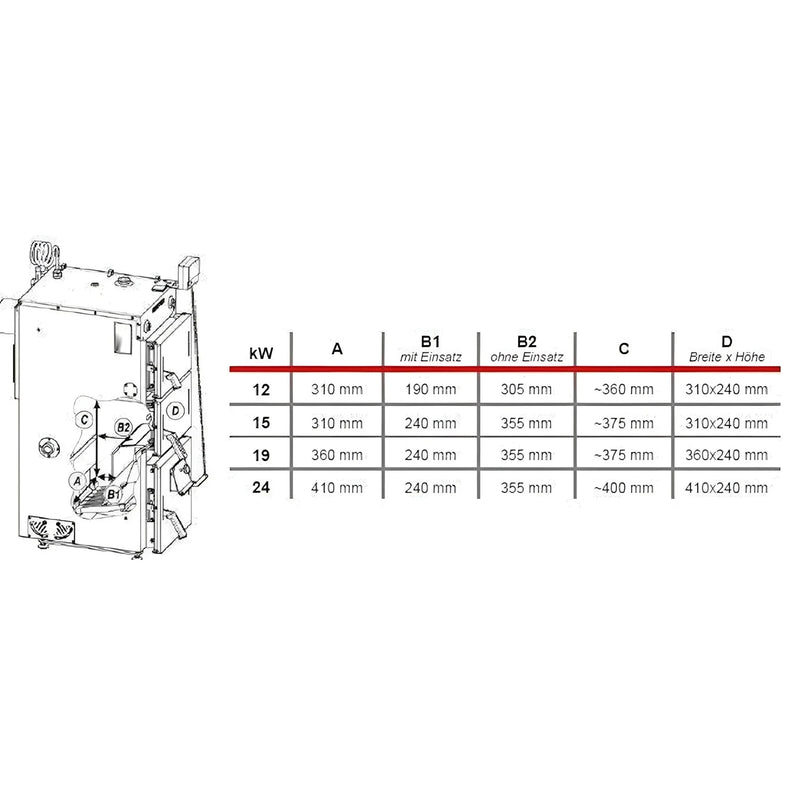

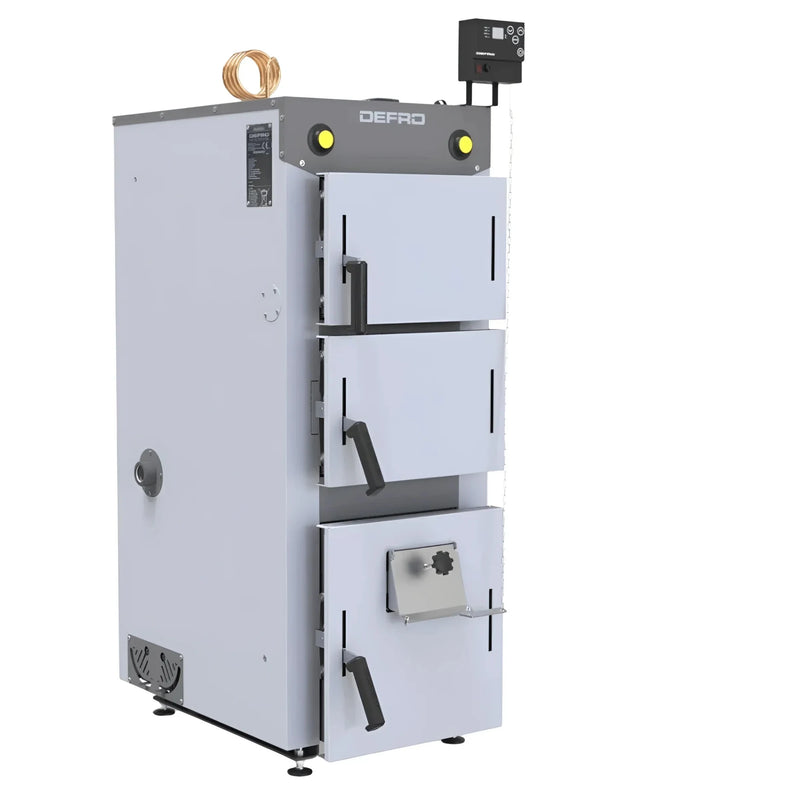

La disposition séparée de la porte de chargement, de la porte d'allumage et de la porte du cendrier facilite l'accès au foyer, au cendrier et à la zone de l'échangeur thermique. Pour le nettoyage et l'entretien, les zones pertinentes de la chaudière sont accessibles de manière à ce que les travaux d'entretien réguliers puissent être effectués de manière compréhensible.
Des hublots sur les côtés de la chaudière permettent d'observer la flamme sans avoir à ouvrir la porte inutilement. L'isolation thermique du corps de la chaudière réduit les pertes de chaleur à la surface de la chaudière et favorise un fonctionnement calme de l'installation dans la chaufferie.
Intégration système & compatibilité
La chaudière à tirage naturel est destinée aux installations de chauffage à eau chaude fermées et doit être exploitée avec un ballon tampon adapté. Pour un fonctionnement sûr et stable de l'installation, le relevage du retour, le raccordement à la cheminée, les dispositifs de sécurité et l'intégration hydraulique doivent être coordonnés avec l'ensemble du système.
La planification et le montage doivent être effectués par un installateur qualifié. Avant l'installation, le système d'évacuation des fumées doit être coordonné avec le ramoneur compétent, notamment en ce qui concerne le tirage de la cheminée, le conduit de fumée et la section.
Aperçu des données techniques
Les valeurs suivantes résument les principales caractéristiques techniques du Defro Firewood Plus 24 kW.
| Puissance nominale | 24 kW |
| Combustible | Bûches de bois, de préférence bouleau, humidité résiduelle 12–20 % |
| Technique de combustion | Tirage naturel |
| Rendement à puissance nominale | 92,3 % |
| Classe d'efficacité énergétique | A+ |
| Température de départ max. | 90 °C |
| Pression de service max. | 3,0 bar |

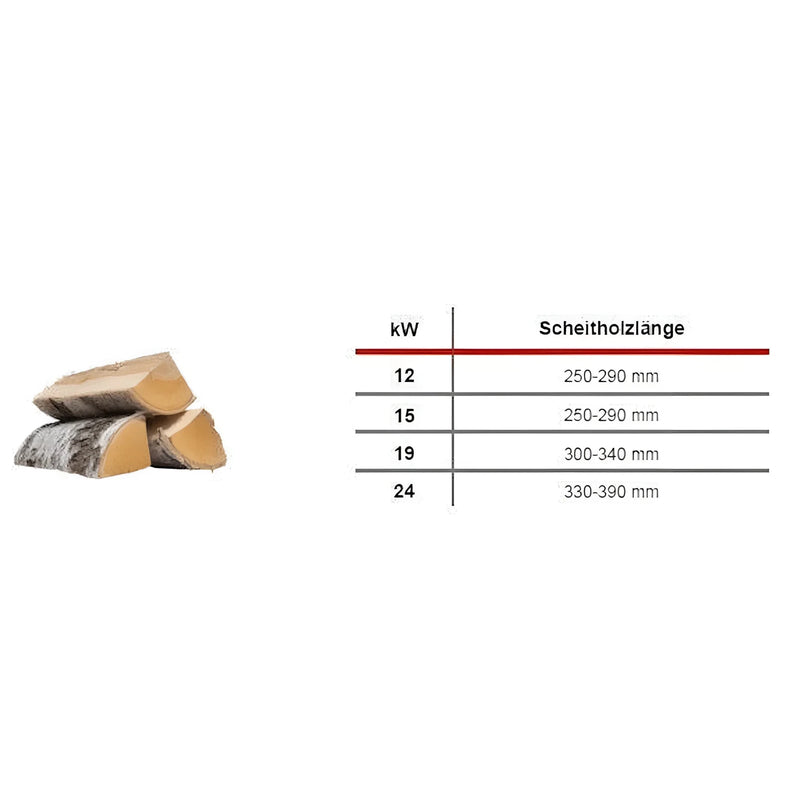

| Longueur des bûches | max. 400 mm |
| Classe de la chaudière | Classe 5 selon EN 303-5:2012 |
| Besoin en tirage | 20 Pa |
| Température des fumées à puissance nominale | 154 °C |

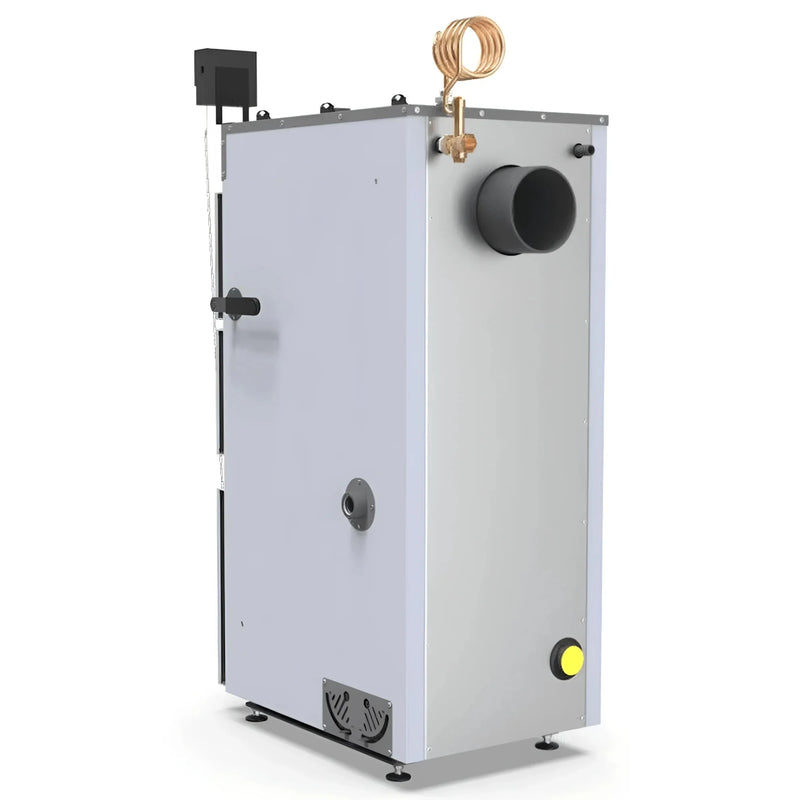

| Raccordement du conduit de fumée | Ø 178 mm |
| Échangeur thermique de sécurité | Oui |
| Ballon tampon recommandé | Oui, min. 55 litres par kW |
| Taille de raccordement | Départ et retour filetage femelle 1 ½ pouce |

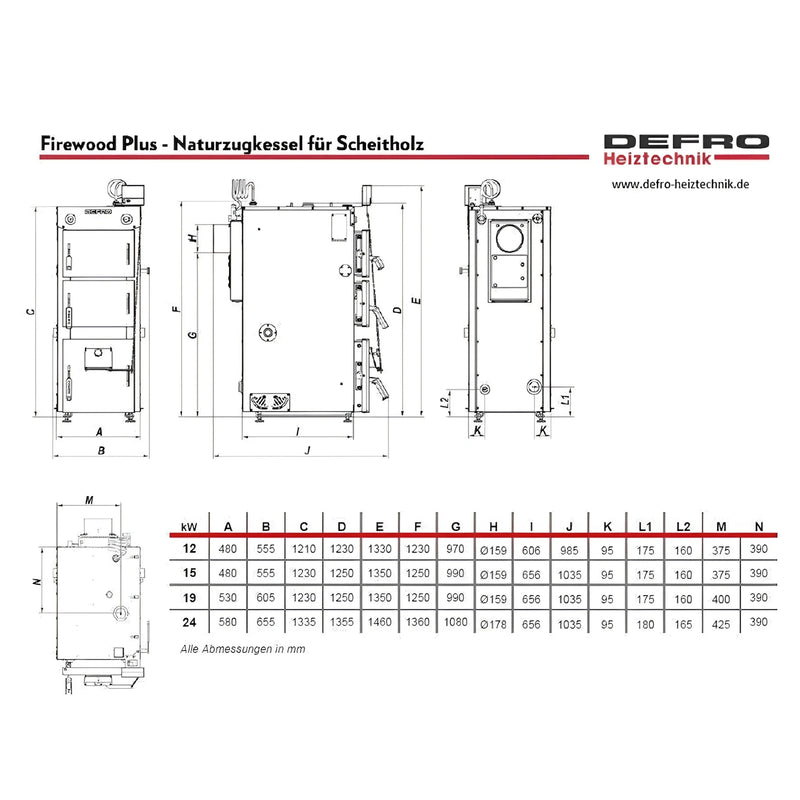

| Hauteur | 1460 mm |
| Largeur | 655 mm |
| Profondeur | 1035 mm |
| Poids | env. 429 kg |
| Tension | 230 V |
| Fréquence | 50 Hz |
| Consommation électrique | max. 5 W |
Montage
Le montage de la chaudière doit être effectué conformément aux réglementations en vigueur et aux instructions du fabricant. La chaudière doit être installée sur une base appropriée, stable et incombustible, et placée de manière à permettre un accès facile pour l'utilisation, le nettoyage et l'entretien.
Pour le fonctionnement, une cheminée correctement dimensionnée, un relevage de retour adapté et un ballon tampon sont nécessaires. Le raccordement électrique du régulateur de tirage doit être effectué par un électricien ou un personnel spécialisé dûment qualifié.
Remarques
La chaudière ne doit être utilisée qu'avec les combustibles prévus dans la documentation du fabricant. Pour le fonctionnement avec des bûches de bois, il faut veiller à une qualité de bois appropriée, à une humidité résiduelle adaptée et à la longueur correcte des bûches.
L'indication de puissance sert à la classification technique et ne remplace pas un calcul des besoins de chauffage. L'entretien, le nettoyage, la qualité de l'eau, la température de retour et le tirage de la cheminée influencent la sécurité de fonctionnement et la durée de vie de l'ensemble de l'installation de chauffage.
Contenu de la livraison
- Chaudière à tirage naturel Defro Firewood Plus 24 kW
- Manuel d'utilisation de la chaudière

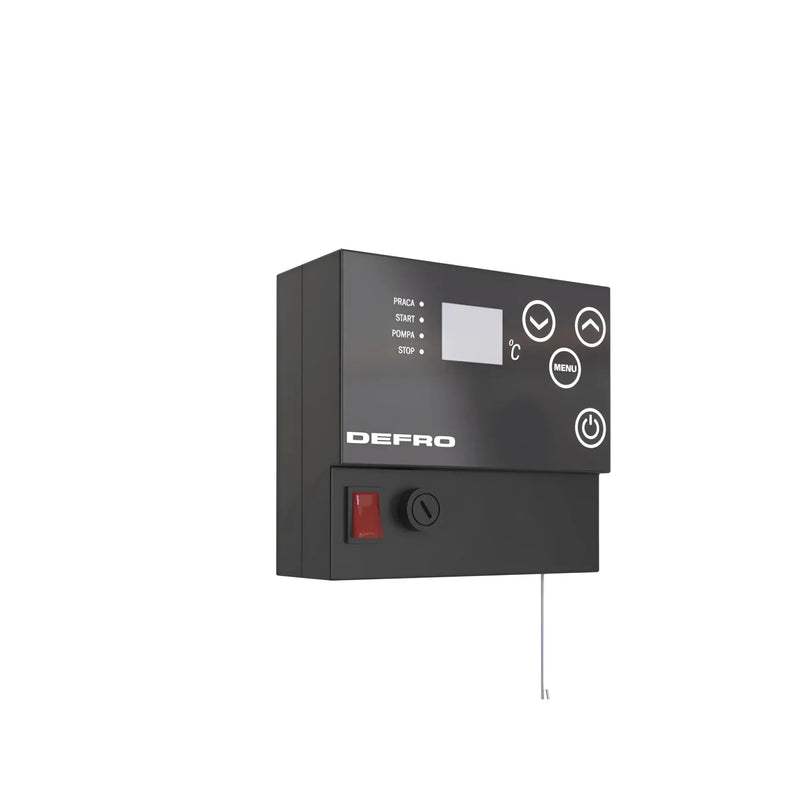

- Régulateur de tirage électronique
- Thermomètre de chaudière analogique
- Insert en acier pour la chambre de combustion
- Volet d'air primaire
- Outil de nettoyage
- Grille de combustion en fonte
- Turbulateurs
- Échangeur thermique de sécurité
