Przegląd produktu i zakres zastosowania

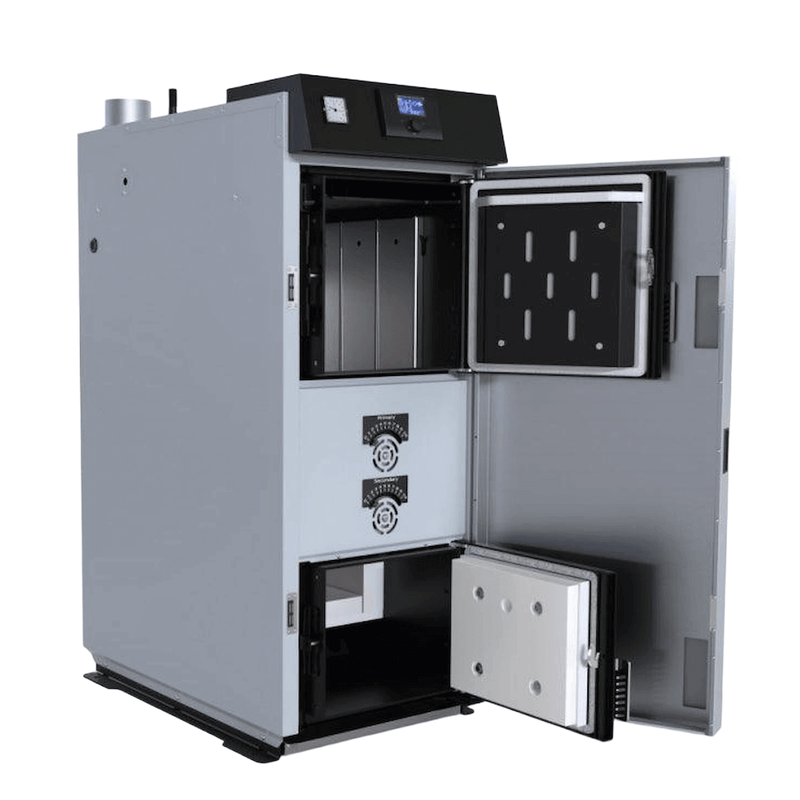

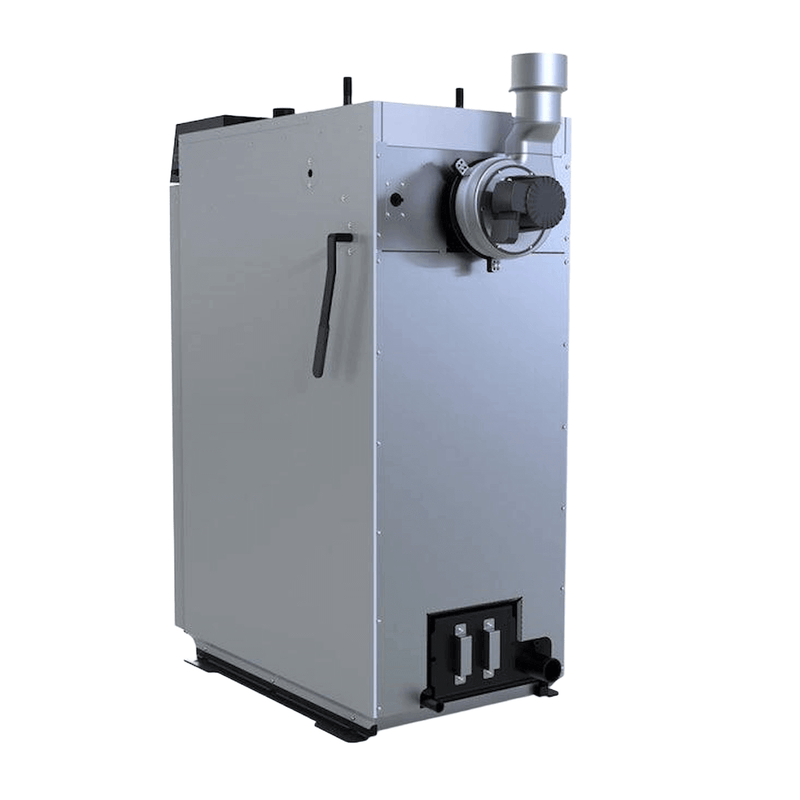

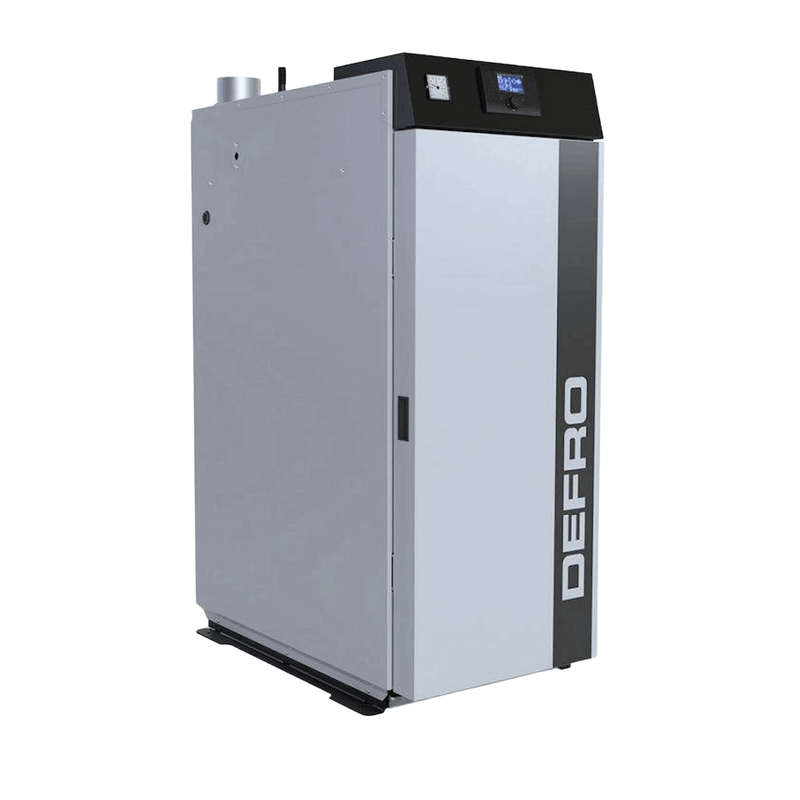

Defro Optima HG 25 kW to ręcznie zasilany kocioł zgazowujący drewno, przeznaczony do centralnego ogrzewania na kawałki drewna i stosowania w wodnych systemach grzewczych. Nadaje się do instalacji, w których jako paliwo wykorzystuje się kawałki drewna, a wytworzone ciepło jest wprowadzane do systemu grzewczego za pośrednictwem zasobnika buforowego.
Kocioł jest przeznaczony do zamkniętych instalacji centralnego ogrzewania i pracuje z maksymalną temperaturą zasilania 90 °C. Moc 25 kW czyni go odpowiednim rozwiązaniem dla odpowiednio zaprojektowanych instalacji grzewczych na drewno, przy czym konkretny dobór kotła powinien zawsze opierać się na obliczeniach zapotrzebowania na ciepło i projekcie instalacji.
Technika i wyposażenie
Optima HG działa na zasadzie zgazowującego kotła na drewno. Kawałki drewna są odgazowywane w górnej komorze spalania, a gazy drzewne są kierowane przez dyszę spalania do dolnej komory spalania, gdzie ulegają dopaleniu. Wymiana ciepła odbywa się przez korpus kotła z płaszczem wodnym oraz rurowe wymienniki ciepła.
Wyposażenie obejmuje elektroniczny sterownik, wentylator wyciągowy, kamień szamotowy w komorach spalania, dyszę spalania, turbulatory oraz mechanizm czyszczący do wymienników ciepła. Ogranicznik temperatury bezpieczeństwa przerywa dopływ prądu do wentylatora, gdy temperatura kotła przekroczy przewidziany zakres graniczny.
Zalety w codziennym użytkowaniu

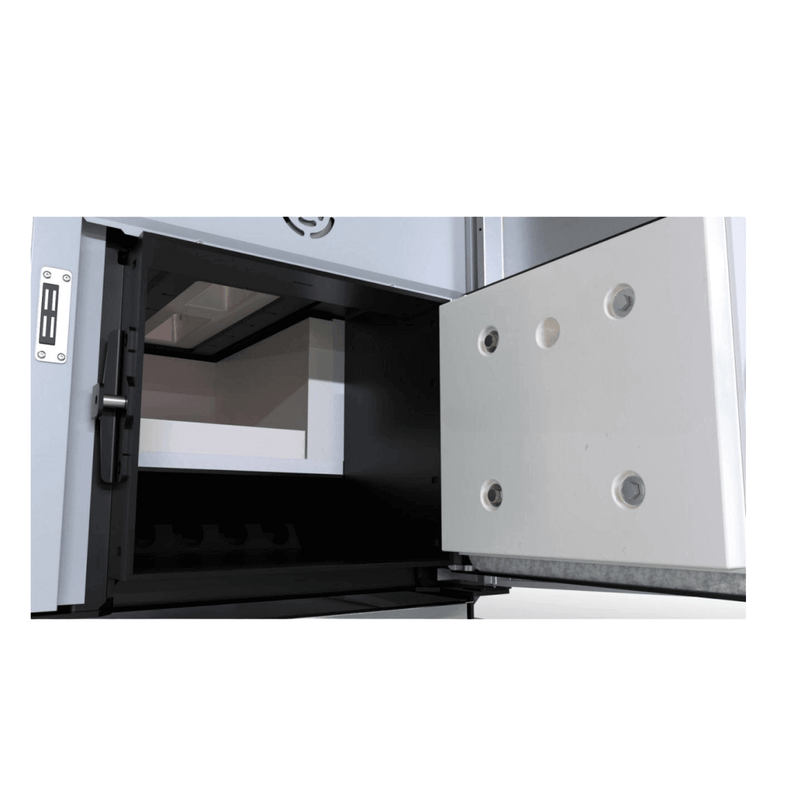

Szerokie drzwi załadowcze ułatwiają wkładanie kawałków drewna, a oddzielne rozmieszczenie drzwi załadowczych, komory spalania i popielnika wspomaga dostęp do czyszczenia i konserwacji. Wizjer umożliwia kontrolę wzrokową płomienia zgazowującego bez niepotrzebnego przerywania procesu spalania.
Dzięki przewidzianej pracy z zasobnikiem buforowym wytworzone ciepło może być magazynowane i oddawane do systemu grzewczego w miarę potrzeb. Wspomaga to spokojną pracę instalacji i pomaga w racjonalnym włączeniu ciepła z procesu spalania kawałków drewna do całego systemu.
Integracja z systemem i kompatybilność
Defro Optima HG 25 kW jest przeznaczony do włączenia do zamkniętych instalacji grzewczych zgodnie z DIN 12828. Do pracy wymagany jest zasobnik buforowy; dodatkowo konieczne jest funkcjonujące podwyższenie temperatury powrotu z odpowiednio wysoką temperaturą powrotu, aby chronić korpus kotła przed niskimi temperaturami powrotu.
Włączenie hydrauliczne, zabezpieczenie systemu oraz podłączenie do instalacji odprowadzania spalin muszą być dostosowane do konkretnej instalacji. Komin, zawór bezpieczeństwa, naczynie wzbiorcze, podwyższenie temperatury powrotu i zabezpieczenie termiczne należy fachowo zaprojektować w ramach planowania instalacji.
Dane techniczne w skrócie
Poniższe dane techniczne dotyczą wariantu Defro Optima HG 25 kW.
| Moc nominalna | 25 kW |
| Paliwo | Kawałki drewna / drewno liściaste, wilgotność resztkowa 12–20% |
| Technika spalania | Zgazowujący kocioł na drewno |
| Sprawność | 92,2% przy pełnym obciążeniu |
| Klasa efektywności energetycznej | A+ |
| Maks. temperatura zasilania | 90 °C |
| Maks. ciśnienie robocze | 3,0 bar |
| Klasa kotła | Klasa 5 według EN 303-5 |
| Wymagany ciąg kominowy | 16 Pa |
| Temperatura spalin | 127 °C |
| Przyłącze czopucha | Ø 130 mm |
| Wymiennik ciepła bezpieczeństwa | Tak, wbudowany |
| Zalecany zasobnik buforowy | Tak, wymagany do pracy |
| Wysokość | 1460 mm |
| Szerokość | 620 mm |
| Głębokość | 1155 mm |
| Napięcie | 230 V |
| Częstotliwość | 50 Hz |
| Zabezpieczenie | 3,15 A |
| Pobór mocy | maks. 35 W |
| Fazy | 1N |
Montaż
Montaż kotła musi być wykonany przez wykwalifikowany personel zgodnie z obowiązującymi przepisami i wytycznymi producenta. Kocioł jest przeznaczony do zamkniętych instalacji grzewczych i wymaga fachowo zaprojektowanej hydrauliki z zasobnikiem buforowym, podwyższeniem temperatury powrotu, urządzeniami zabezpieczającymi i odpowiednią jakością wody.
Przed podłączeniem do instalacji odprowadzania spalin należy fachowo sprawdzić przekrój komina, ciąg kominowy i warunki ustawienia. Podłączenie elektryczne sterownika jest przystosowane do 230 V / 50 Hz i może być wykonane wyłącznie przez odpowiednio wykwalifikowany personel.
Uwagi
Jako paliwo przewidziano drewno liściaste w postaci kawałków o odpowiedniej wilgotności resztkowej. Nie wolno używać innych paliw ani nieodpowiednich materiałów. Dla prawidłowej eksploatacji należy przestrzegać wytycznych dotyczących temperatury powrotu, zasobnika buforowego, czyszczenia, konserwacji i ciągu kominowego.
Podana moc służy technicznej klasyfikacji kotła i nie zastępuje obliczeń zapotrzebowania na ciepło. Do celów planowania, uruchomienia, pomiaru spalin i konserwacji należy uwzględnić pełną dokumentację producenta oraz lokalnie obowiązujące przepisy.
Zakres dostawy
- Defro Optima HG 25 kW kocioł zgazowujący drewno
- Instrukcja montażu i obsługi
- Karta gwarancyjna
- Elektroniczny sterownik
- Wentylator wyciągowy
- Analogowy termometr kotła
- Mechanizm czyszczący do wymienników ciepła
- Wykładzina komory załadowczej i spalania
- Dysza spalania
- Narzędzie do czyszczenia
- Wbudowany wymiennik ciepła bezpieczeństwa
- Turbulatory
