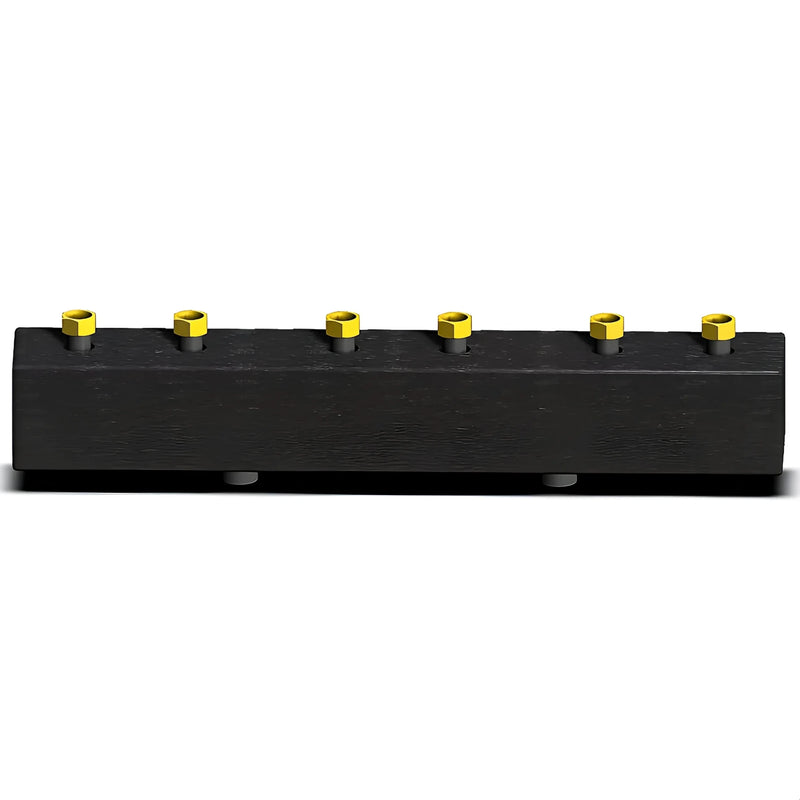

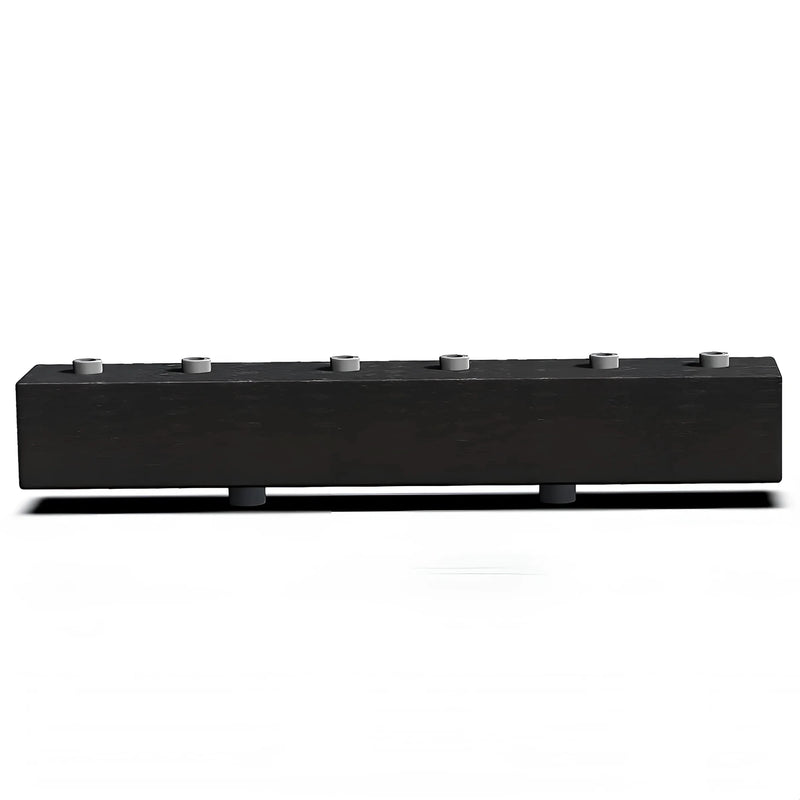

Sunex fűtőköri osztó-gyűjtők – Hatékony hőelosztás fűtési rendszeréhez

Termékáttekintés

A Sunex fűtési körgyűjtő kifejezetten radiátoros központi fűtési rendszerekhez, padlófűtéshez és keverőrendszerekhez készült. Lehetővé teszi a fűtővíz megbízható elosztását két vagy három független kör között, így rugalmas alkalmazási lehetőségeket kínál lakó- és kereskedelmi épületekben.

Kapható 2-körös DN20, 2-körös DN25, 3-körös DN20 és 3-körös DN25 változatban, valamint külső menetes (AG) változatban a könnyű csatlakoztatás érdekében. A robusztus konstrukció és a kiváló minőségű EPP szigetelés hosszú élettartamot és minimális hőveszteséget biztosít.

Alkalmazási területek

Ideális új épületekhez és felújításokhoz: Akár padlófűtésről, akár radiátorokról van szó, az osztó-gyűjtő alkalmazkodik a rendszerhez és optimalizálja a hőelosztást. Különböző előremenő hőmérsékletű vegyes rendszerekben precíz szabályozhatóságának köszönhetően tűnik ki.

A Sunex fűtőköri osztó-gyűjtő állandó komfortot biztosít kereskedelmi épületekben, például irodákban, orvosi rendelőkben és műhelyekben. Széles változatválasztékának köszönhetően az egyedi teljesítményigényekhez is igazítható.

Építés és anyagok

Az elosztó fő teste kiváló minőségű acélból készült, amely magas hőmérsékleten és nyomáson is megbízhatóan működik. Az anyák sárgarézből készültek, és korrózióálló csatlakozást biztosítanak.

A 30 mm vastag EPP szigetelés csökkenti a hőveszteséget és javítja a rendszer hatékonyságát. Az M8-as rögzítés lehetővé teszi a könnyű és biztonságos fali szerelést további konzolok nélkül.

Technológia

Maximális üzemi hőmérséklet: 110 °C | Maximális üzemi nyomás: 6 bar. A teljesítmény 29 kW-tól (ΔT=20 K, 2 körös DN20) 54 kW-ig (ΔT=20 K, 2/3 körös DN25) terjed.

Maximális áramlási sebesség: 1,2 m³/h DN20 és 2,3 m³/h DN25 méretben. A méretek változattól függően 193/137/552 mm és 193/140/862 mm (Ma/Mé/Szé) között, a súly 5,7 és 8,9 kg között változnak.

Összeszerelés és csatlakoztatás

A kazán- és a fűtőköri oldalon található egyértelmű jelöléseknek köszönhetően a csatlakozások gyorsan és hibamentesen elvégezhetők. A kazánoldal külső menettel (AG) van ellátva. 1" vagy AG 5/4" elérhető, a fűtőköri oldal opcionálisan belső menettel 1", 6. oldal /4" vagy AG 1".

A mellékelt rögzítőelemek lehetővé teszik az egyszerű falra szerelést. Az összes csatlakozóhoz való könnyű hozzáférés megkönnyíti a karbantartást és a tisztítást.

Előnyök egy pillantásra

A Sunex fűtési elosztó robusztus acélszerkezetet, korrózióálló sárgaréz anyákat és hatékony EPP szigetelést ötvöz. Lenyűgöző tulajdonsága a nagy teljesítmény, az egyszerű telepítés és a rugalmas csatlakozási lehetőségek.

Tökéletesen illeszkedik a modern fűtési rendszerekhez, megbízható hőelosztást biztosít, csökkenti az energiaveszteséget és növeli a lakhatási kényelmet minden épületben.

Műszaki adatok

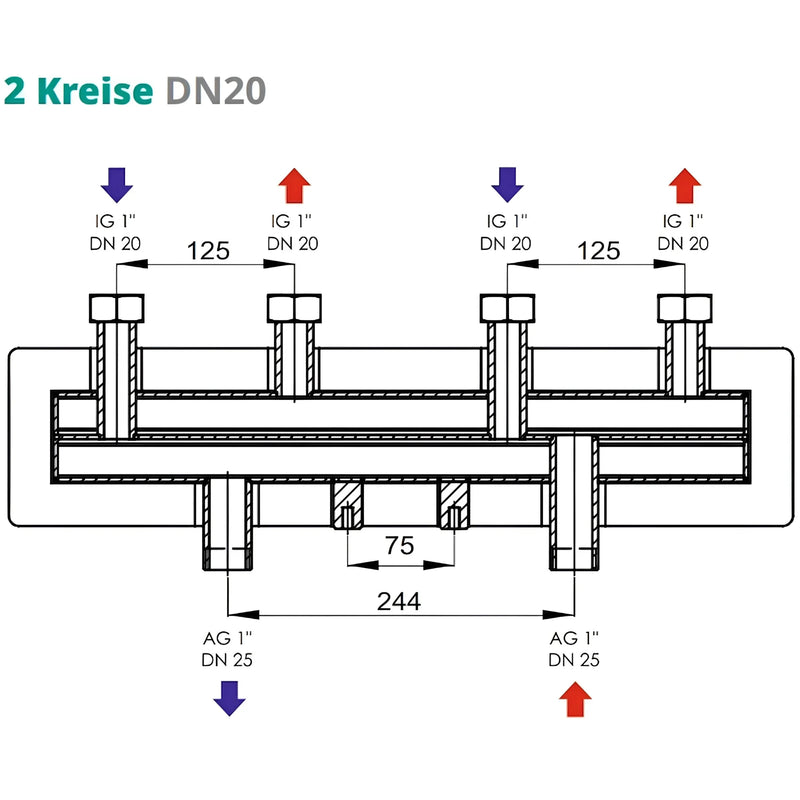

DN20 2 körös

• Elosztó anyaga: acél
• Anya: Sárgaréz
• Szigetelés: 30 mm vastag EPP
• Rögzítőelem: M8
• Méretek (Ma x Mé x Szé): 193 x 137 x 552 mm
• Súly: 5,76 kg
• Maximális üzemi hőmérséklet: 110 °C
• Maximális üzemi nyomás: 6 bar
• Maximális teljesítmény: 29 kW
• Maximális áramlási sebesség: 1,2 m3/h
• Csatlakozás a kazán oldalán: 1" AG
• Csatlakozás a fűtőkör oldalán: 1" IG

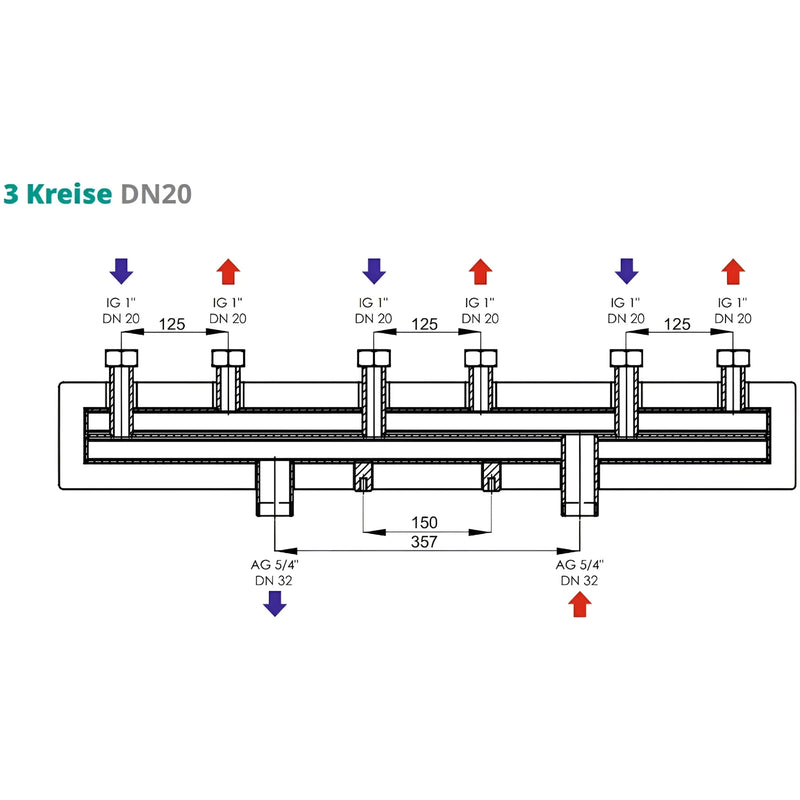

DN20 3 körös

• Elosztó anyaga: acél
• Anya: Sárgaréz
• Szigetelés: 30 mm vastag EPP
• Rögzítőelem: M8
• Méretek (Ma x Mé x Szé): 193 x 140 x 862 mm
• Súly: 8,44 kg
• max.Üzemi hőmérséklet: 110 °C
• Maximális üzemi nyomás: 6 bar
• Maximális teljesítmény: 54 kW
• Maximális áramlási sebesség: 2,3 m³/h
• Csatlakozás a kazán oldaláról: 5/4" AG
• Csatlakozás a fűtőkör oldalán: 1" IG

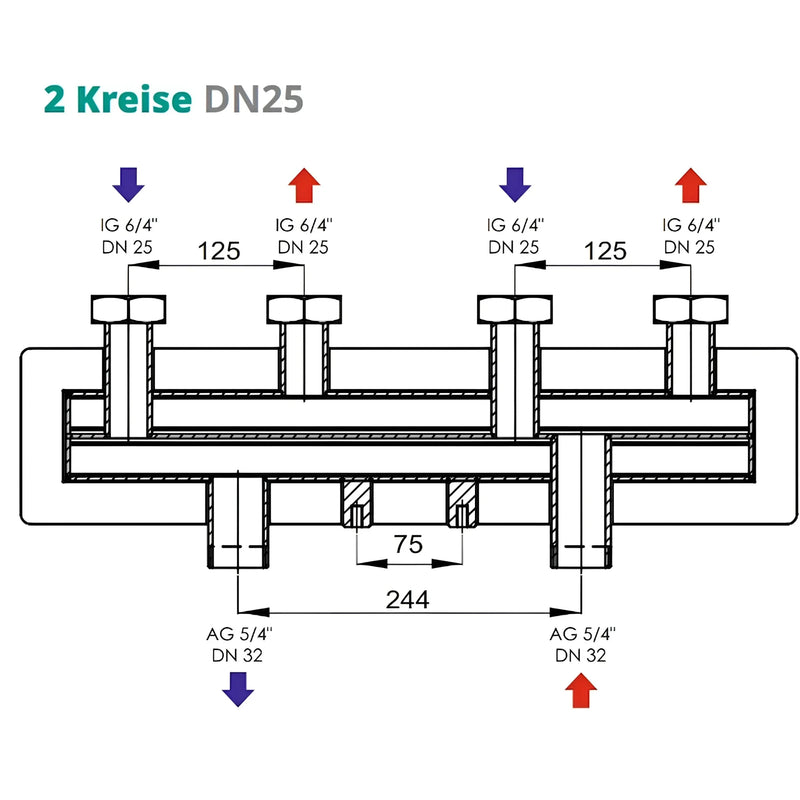

DN25 2 körös

• Elosztó anyaga: acél
• Anya: Sárgaréz
• Szigetelés: 30 mm vastag EPP
• Rögzítőelem: M8
• Méretek (Ma x Mé x Szé): 193 x 137 x 552 mm
• Súly: 6,05 kg
• Maximális üzemi hőmérséklet: 110 °C
• Maximális üzemi nyomás: 6 bar
• Maximális teljesítmény: 54 kW
• Maximális áramlási sebesség: 2,3 m³/h
• Csatlakozás a kazán oldaláról: 5/4" AG
• Csatlakozás a fűtőkör oldalán: 6/4" IG

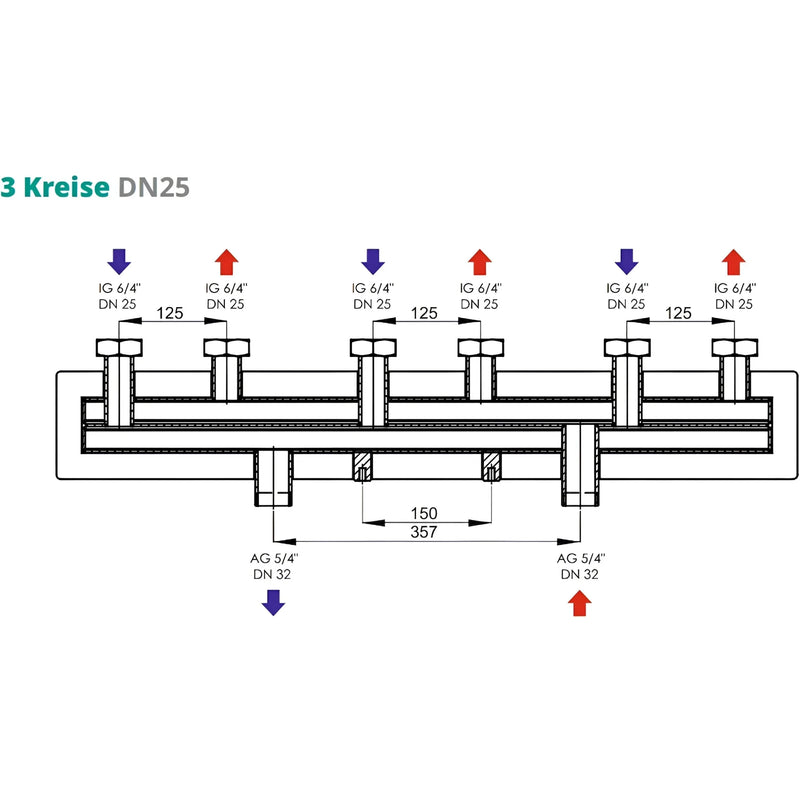

DN25 3 körös

• Elosztó anyaga: acél
• Anya: Sárgaréz
• Szigetelés: 30 mm vastag EPP
• Rögzítőelem: M8
• Méretek (Ma x Mé x Szé): 193 x 140 x 862 mm
• Súly: 8,49 kg
• Maximális üzemi hőmérséklet: 110 °C
• Maximális üzemi nyomás: 6 bar
• Maximális teljesítmény: 54 kW
• Maximális áramlási sebesség: 2,3 m³/h
• Csatlakozás a kazán oldaláról: 5/4" AG
• Csatlakozás a fűtőkör oldalán: 6/4" IG

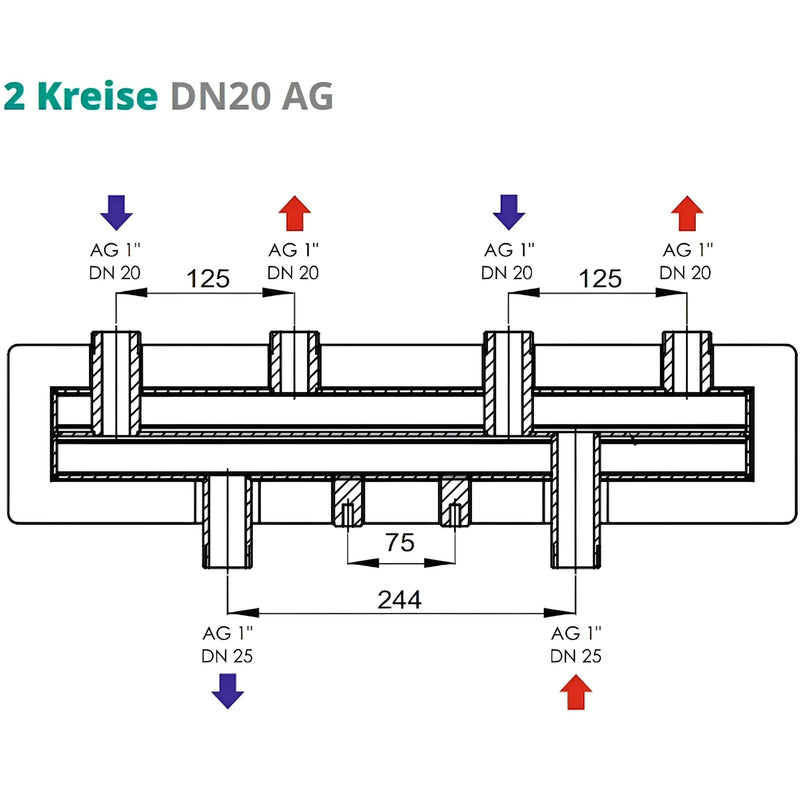

DN20 AG 2 áramkör

• Elosztó anyaga: acél
• Szigetelés: 30 mm vastag EPP
• Rögzítőelem: M8
• Méretek (Ma x Mé x Szé): 170 x 140 x 552 mm
• Súly: 5,7 kg
• Maximális üzemi hőmérséklet: 110 °C
• Maximális üzemi nyomás: 6 bar
• Maximális teljesítmény: 29 kW
• Maximális áramlási sebesség: 1,2 m3/h
• Csatlakozás a kazán oldalán: 1" AG
• Csatlakozás a fűtőkör oldalán: 1" IG

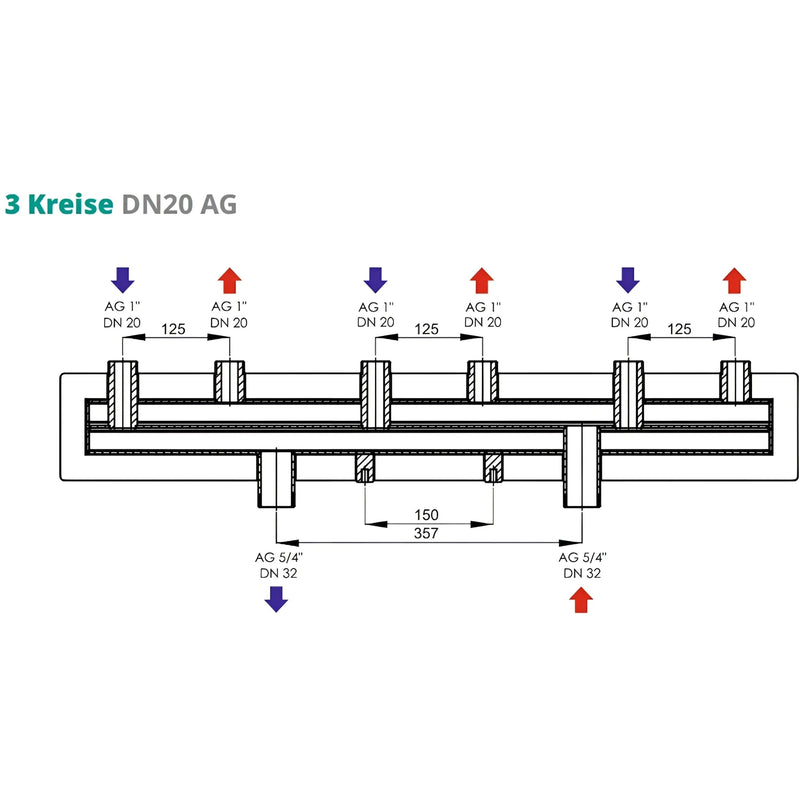

DN20 AG 3 áramkör

• Elosztó anyaga: acél
• Szigetelés: 30 mm vastag EPP
• Rögzítőelem: M8
• Méretek (Ma x Mé x Szé): 170 x 140 x 862 mm
• Súly: 8,9 kg
• Maximális üzemi hőmérséklet: 110 °C
• Maximális üzemi nyomás: 6 bar
• Maximális teljesítmény: 54 kW
• Maximális áramlási sebesség: 2,3 m³/h
• Csatlakozás a kazán oldaláról: 5/4" AG
• Csatlakozás a fűtőkör oldalán: 1" IG

Szállítási terjedelem

• Az Ön által választott fűtési kör elosztó
• Közgyűlés & Felhasználói kézikönyv

Letöltés

• Adatlap
