Ensemble de circuit de chauffage pour pompe GPO bidirectionnelle

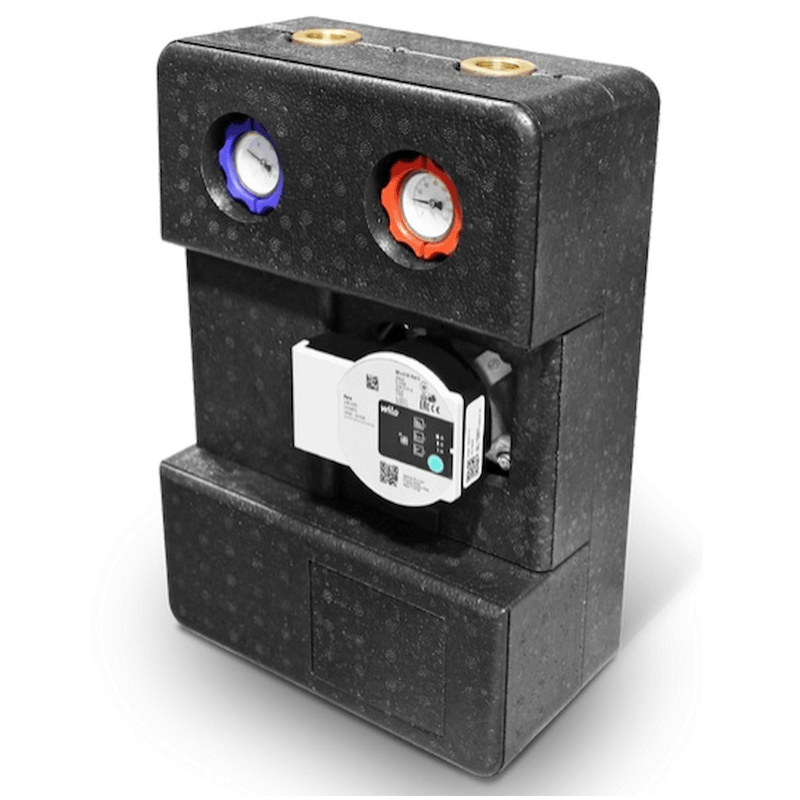

Présentation du produit
Le groupe de pompes bidirectionnelles GPO pour circuit de chauffage est une solution de pointe pour la circulation du fluide caloporteur dans les systèmes de chauffage central, de production de chaleur industrielle et de refroidissement. Sa conception compacte et ses composants pré-assemblés en usine permettent une intégration aisée dans les systèmes existants et garantissent un fonctionnement optimal.
Applications et modes de fonctionnement
Ce groupe de pompage est parfaitement adapté à la distribution efficace de la chaleur dans les circuits de chauffage, les applications de chaleur de process et les circuits de refroidissement. La pompe de circulation intégrée prend en charge trois modes de fonctionnement : Δp-c (pression différentielle constante), Δp-v (pression différentielle variable) et vitesse constante.
Cela permet au système de s'adapter de manière optimale à l'évolution des besoins, assure des températures constantes et minimise simultanément la consommation d'énergie.

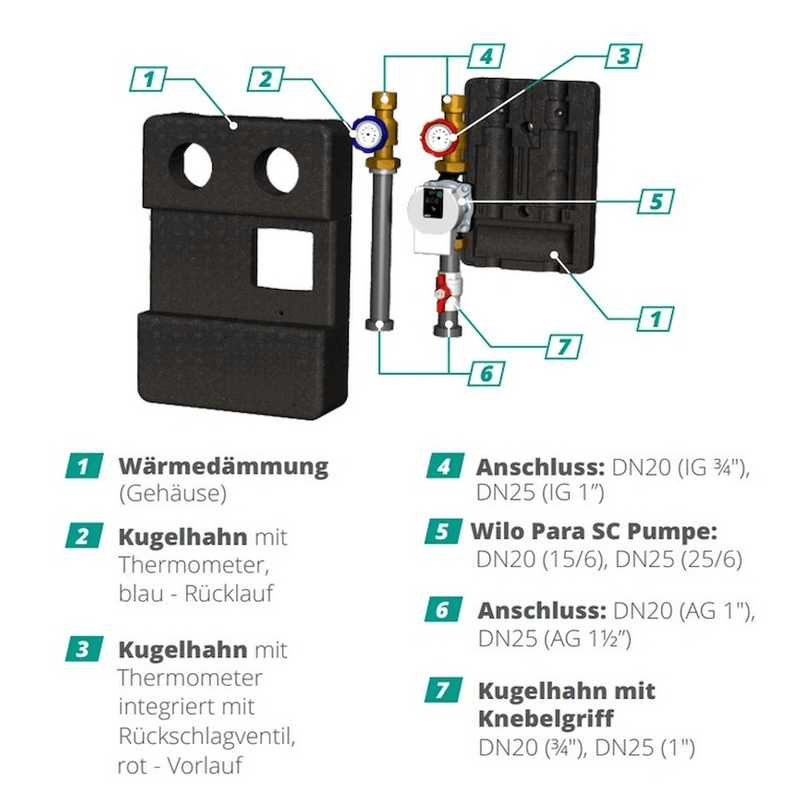

Équipements et composants
L'équipement standard comprend deux vannes à boisseau sphérique avec thermomètres intégrés et un clapet anti-retour sur la conduite d'alimentation. Ces raccords facilitent la maintenance, permettent un contrôle rapide de la température et assurent une protection fiable contre le reflux.
La pompe de circulation Wilo Para SC, avec un entraxe de raccordement de 130 mm, garantit un pompage fiable. Son isolation thermique sur mesure réduit les pertes de chaleur et assure un fonctionnement exceptionnellement silencieux.
Technologie
La pompe Wilo Para 25/6 SC fonctionne sur une tension de 1 à 230 V à 50–60 Hz et ne consomme que 3 à 43 W. La pression maximale est de 6 bar et la température maximale du fluide est de 90 °C.
La pompe possède un espacement de raccordement de 125 mm et des dimensions compactes de 390 × 275 × 140 mm (L × l × H) pour un poids de 5,3 kg. Raccordements supérieurs : 2 × filetage femelle 1″ ; raccords inférieurs : 2 × filetage mâle 1½″.
Avec un coefficient de puissance EEI ≤ 0,20 et une consommation de courant de seulement 0,44 A, l'unité offre une efficacité énergétique maximale et de faibles coûts d'exploitation.
Aperçu des avantages
Le groupe de pompage préassemblé réduit le temps d'installation et simplifie la coordination. Les thermomètres intégrés aux vannes d'arrêt permettent un contrôle immédiat de la température sans appareil de mesure supplémentaire.
Un moteur de pompe à haut rendement et à faible consommation d'énergie permet de réduire durablement les coûts d'exploitation. L'isolation thermique minimise les pertes de chaleur et garantit un fonctionnement silencieux.
Grâce à un clapet anti-retour sur la conduite d'alimentation, le débit du fluide est contrôlé et sécurisé. Il en résulte un système durable et facile d'entretien, adapté à une large gamme d'applications de chauffage et de refroidissement.
Données techniques :
- Pompe Wilo Para 25/6 SC
- Tension : 1 à 230 V, 50 à 60 Hz
- Puissance 3-43W
- Consommation électrique I 0,44 A
- Coefficient EEI énergétique ≤ 0,20
- Pression maximale 6 bar
- Température maximale 90°C
- Espacement des connexions 125 mm
- Dimensions (L x l x H) 390 x 275 x 140 mm
- Poids 5,3 kg
- Raccordements supérieurs 2 x IG 1”
- Raccordements inférieurs 2 x AG 1½”
Étendue de la prestation
- Groupe de pompes DN 25
- coques isolantes
- matériel de montage
- Manuel d'utilisation
- Raccord de pompe (en option)
