Distributeur de circuit de chauffage avec groupe de pompes & Mélangeur à trois voies

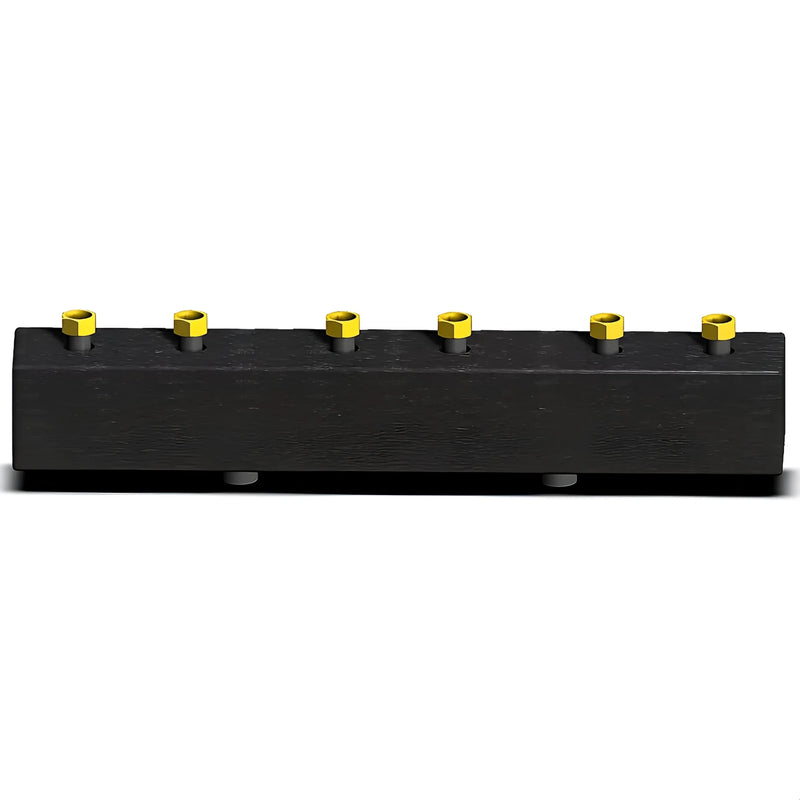

Présentation du produit Collecteurs de circuits de chauffage
Le collecteur de circuit de chauffage Sunex de haute qualité associe une construction robuste en acier à des écrous en laiton résistant à la corrosion et à une isolation en EPP de 30 mm d'épaisseur. Il est disponible en versions 2 ou 3 circuits de chauffage en DN20 et DN25 et offre des options de raccordement flexibles avec filetage mâle ou femelle.
Grâce à sa conception compacte et au marquage clair des côtés chaudière et circuit de chauffage, l'installation est simple et sans erreur – idéale aussi bien pour les constructions neuves que pour les rénovations.
Domaines d'application
Qu’il s’agisse de chauffage au sol, de radiateurs ou d’un système hybride, le collecteur de circuit de chauffage optimise la distribution de la chaleur dans les bâtiments résidentiels, les locaux commerciaux, les bureaux ou les ateliers. Particulièrement dans les systèmes à températures de départ variables, la régulation précise garantit un confort optimal.
Construction et matériaux
Le corps du collecteur, en acier de haute qualité, garantit des performances fiables même à hautes températures et pressions. Les écrous en laiton assurent une connexion durable et résistante à la corrosion. L'isolation en EPP minimise les pertes de chaleur et améliore le rendement de votre système.
Les fixations M8 permettent un montage mural sécurisé sans supports supplémentaires, tandis que toutes les connexions restent facilement accessibles.

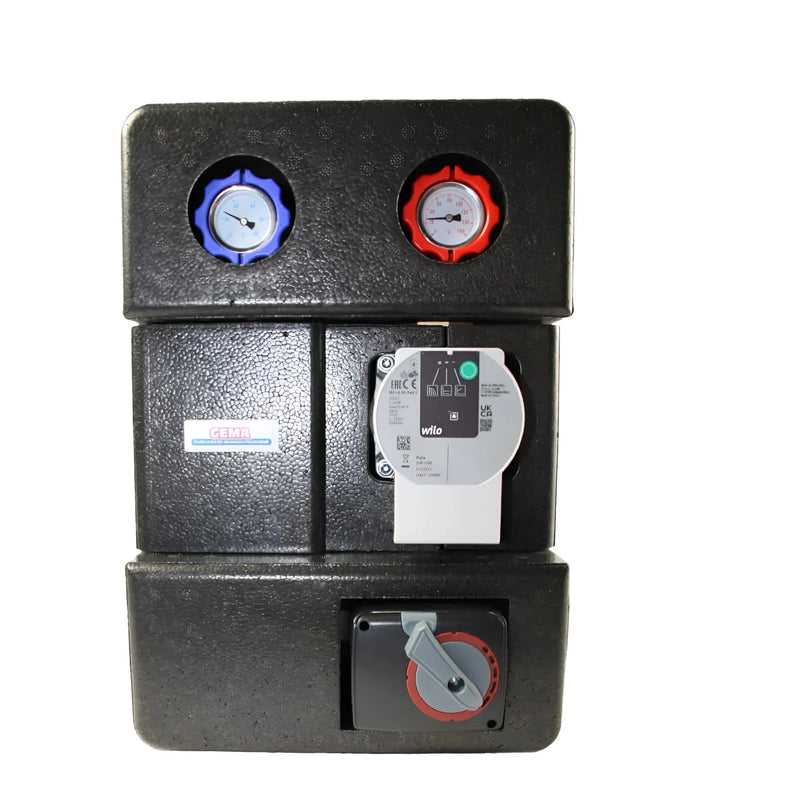

Présentation du produit Groupe de pompes
Le groupe de pompage GPO-Sunex DN 25 associe une pompe haute performance Wilo Yonos Para 25/6 à une vanne de mélange trois voies. Il assure une régulation précise de la température et une circulation efficace des fluides caloporteurs et réfrigérants dans une grande variété de systèmes.
mitigeur à trois voies
La vanne de mélange trois voies innovante contrôle avec précision les flux de chauffage et de refroidissement selon les besoins, garantissant une répartition homogène de la température. Le puissant servomoteur assure un temps d'ouverture de la vanne de 124 secondes et un couple de 8 Nm.
L'isolation EPDM de haute qualité et les composants durables garantissent un fonctionnement fiable pendant de nombreuses années.
Pompe à haut rendement Wilo Yonos Para
Le Wilo Yonos Para 25/6 se caractérise par une faible consommation d'énergie, un fonctionnement silencieux et des fonctions automatiques intelligentes. Il fonctionne avec une consommation électrique maximale de 0,44 A et un coefficient d'efficacité énergétique de 0,20.
Pression d'eau maximale : 6 bar, température d'eau maximale : 90 °C, débit : jusqu'à 3 m³/h.
Installation et applications
Grâce à sa conception compacte et à ses vannes à bille pré-assemblées, son intégration aux systèmes de chauffage, de refroidissement ou de production de chaleur existants est aisée. Des thermomètres placés sur les conduites d'aller et de retour assurent des relevés de température précis en permanence, tandis que le clapet anti-retour sur la conduite d'aller empêche tout reflux indésirable.
Idéal pour les constructions neuves et la modernisation – dans les bâtiments privés, commerciaux et industriels.
Données techniques
collecteur de circuit de chauffage avec données techniques
Version : DN25, 2 circuits
Dimensions (H x P x L) : 193 × 137 × 552 mm
Poids : 6,05 kg
Température de fonctionnement maximale : 110 °C
Pression de service maximale : 6 bar
Puissance maximale : 54 kW
Débit maximal : 2,3 m³/h
Raccordement côté chaudière : 5/4" AG
Raccordement côté circuit de chauffage : 6/4" IG
Version : DN25, 3 circuits
Dimensions (H x P x L) : 193 × 140 × 862 mm
Poids : 8,49 kg
Les valeurs de performance et de pression sont identiques à celles d'un système à double circuit.
Groupe de pompes à données techniques
Pompe : Wilo Yonos Para 25/6 SC
Puissance : 3–43 W
Entraxe : 125 mm
Capacité de la vanne : 12 m³/h
Connexions en haut : 2 × 1" IG
Raccordements en bas : 2 filetages mâles de 1½ pouce
Hauteur/Largeur/Profondeur : 390 × 275 × 140 mm
mitigeur à trois voies
Servomoteur : 8 Nm, temps d'ouverture de la vanne : 124 s
Isolation : EPDM

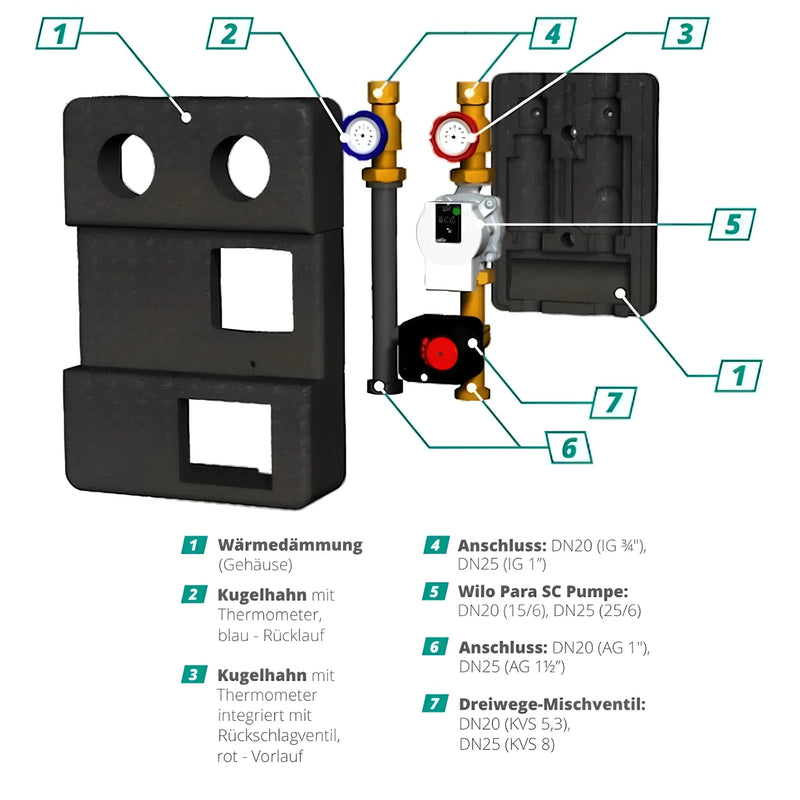

Vanne à bille bleue avec thermomètre (retour), vanne à bille rouge avec clapet anti-retour intégré (alimentation)
Étendue de la prestation

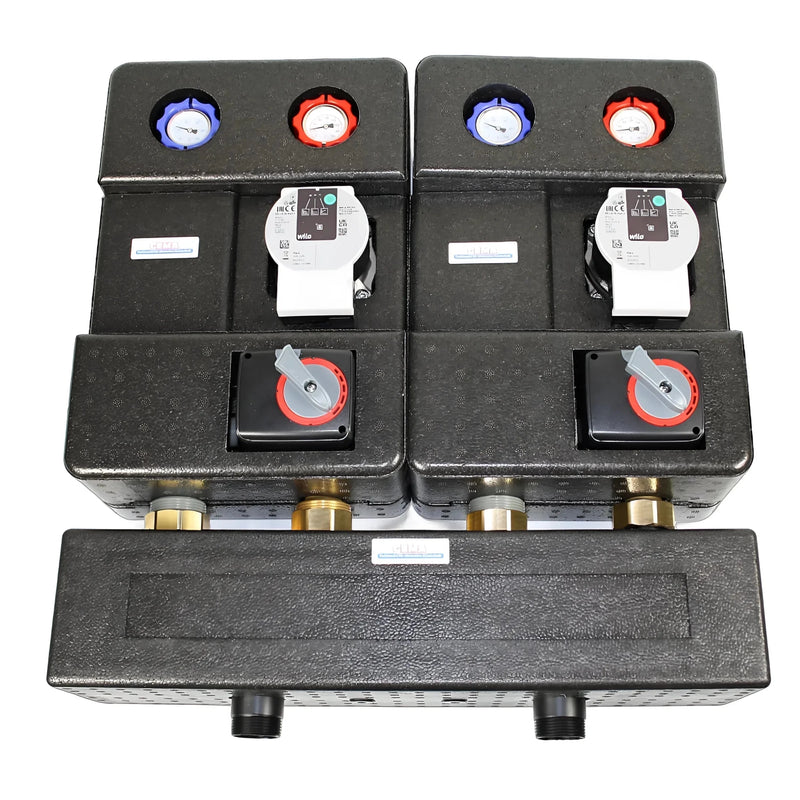

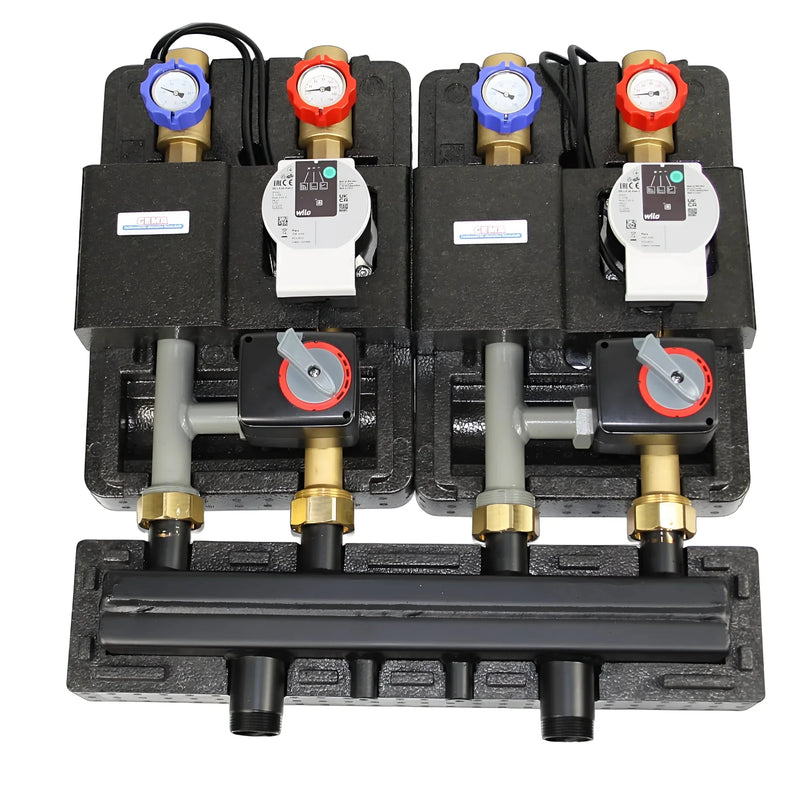

- Distributeur de circuit de chauffage DN25 de votre choix
- 2 groupes de pompes GEMA avec mélangeur à trois voies
