Présentation du produit & domaine d'application

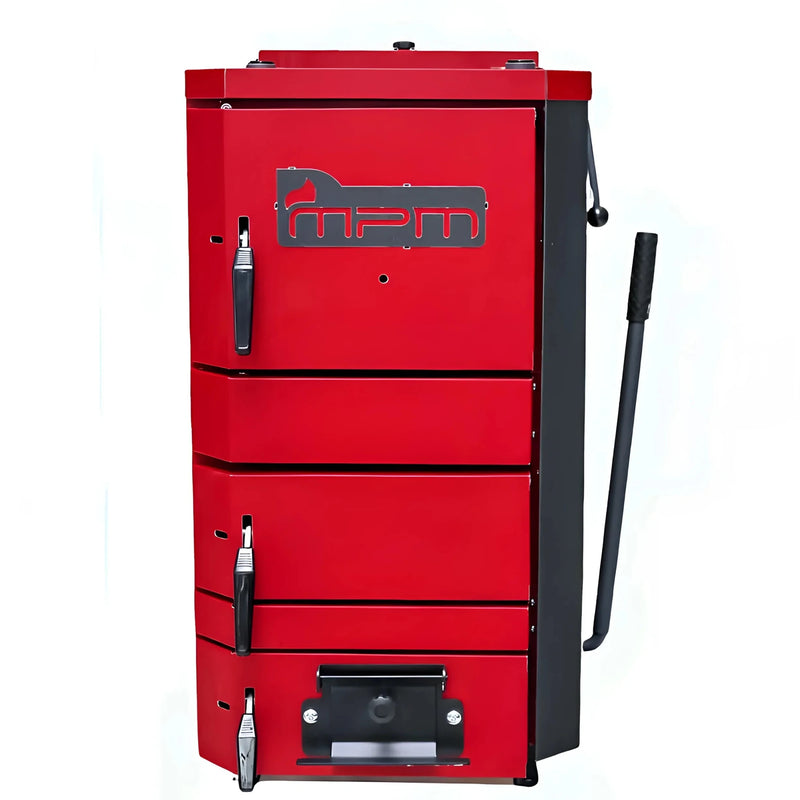

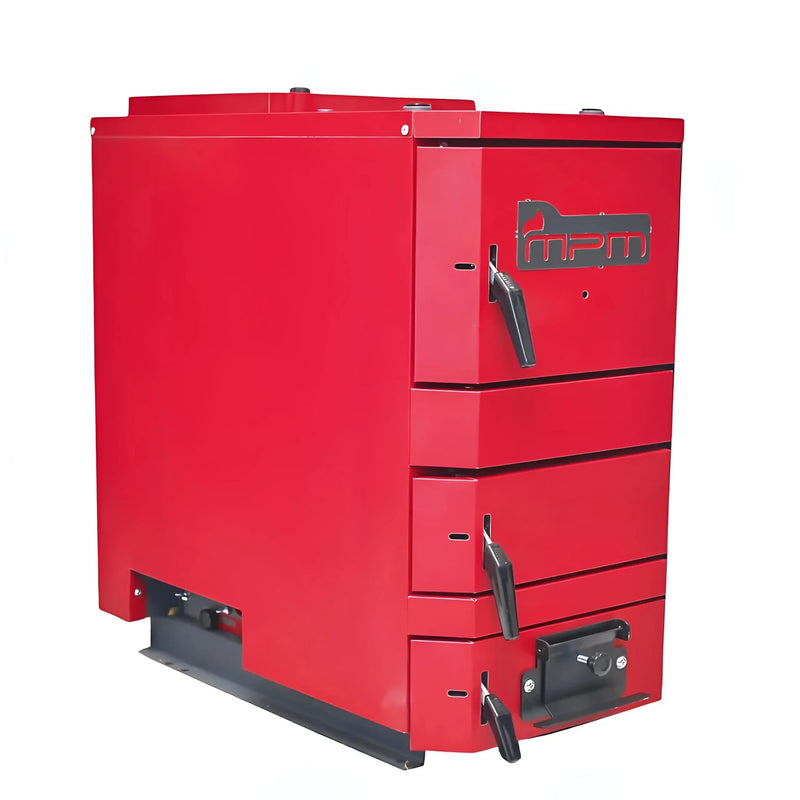

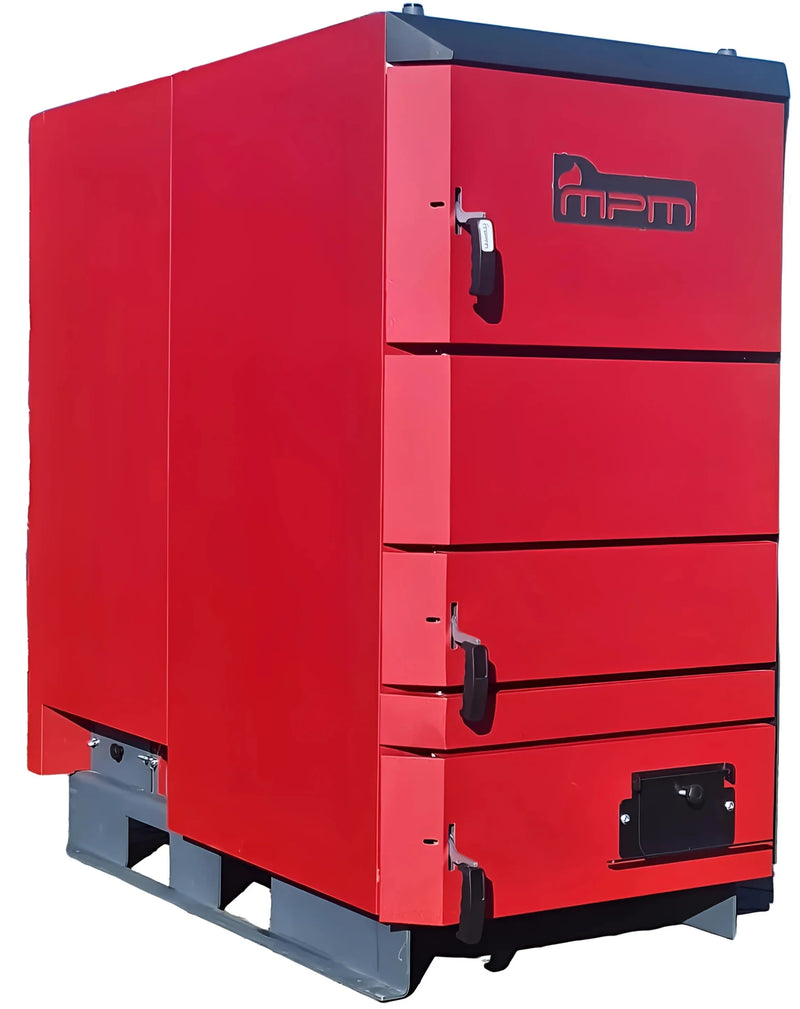

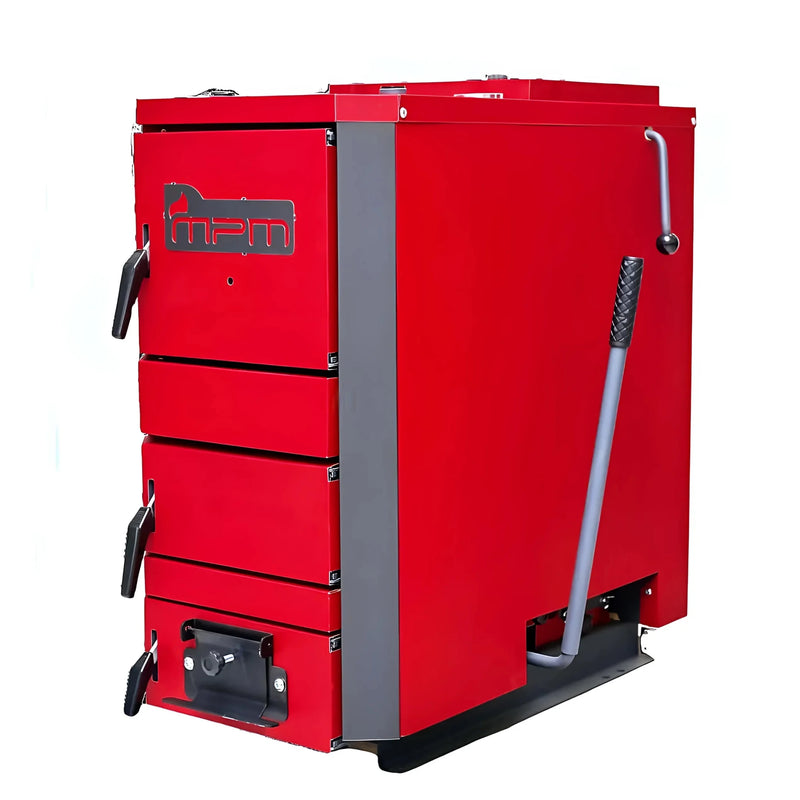

La chaudière à gazéification du bois MPM Wood Plus 10 est une chaudière à bûches à circulation d'eau, à chargement manuel, destinée à être intégrée dans des systèmes de chauffage central. Elle convient aux bâtiments et applications où un chauffage au bois d'une puissance nominale de 10 kW correspond techniquement aux besoins de chauffage et à la configuration prévue de l'installation.
En tant que chaudière à gazéification du bois, l'appareil fonctionne avec des zones séparées pour la dégazification du combustible et la combustion des gaz de bois produits. Ainsi, la chaudière est conçue pour fonctionner avec des bûches appropriées et sèches, et est intégrée dans un système de chauffage avec un ballon tampon.
Technique & équipement
Le MPM Wood Plus 10 est construit comme une chaudière en acier soudé et dispose d'une chambre de combustion en céramique, d'un brûleur métal-céramique, d'une grille en fonte mobile et de conduits de fumée verticaux avec dispositif de turbulence. L'air primaire et secondaire peuvent être régulés, ce qui permet d'adapter le processus de combustion au fonctionnement avec des bûches.
Pour une utilisation pratique, la chaudière est équipée d'une porte de chargement latérale, d'une porte de foyer et de cendrier, ainsi que d'ouvertures de nettoyage pour l'entretien des conduits de combustion. De plus, un conduit de désenfumage de la chambre de chargement est prévu pour réduire les émissions de fumée lors du rechargement du combustible.
Avantages au quotidien
La conception de la chaudière favorise une utilisation structurée des bûches avec des zones de combustible, de combustion et de nettoyage clairement séparées. La grande chambre de chargement, la grille en fonte mobile et les zones de nettoyage accessibles facilitent l'utilisation et l'entretien quotidiens.
Grâce à son fonctionnement avec un régulateur de tirage mécanique et un tirage naturel, la chaudière est de construction simple et conçue pour un fonctionnement robuste. La surveillance de l'installation, la qualité du combustible et l'intégration professionnelle du système restent essentielles pour un fonctionnement sûr et propre.
Intégration système & compatibilité
Le MPM Wood Plus 10 est intégré dans un système de chauffage à eau et doit être utilisé avec un ballon tampon. L'intégration peut se faire dans des systèmes de chauffage ouverts ou fermés selon la planification de l'installation, à condition que les composants de sécurité, les vannes et les conditions de fonctionnement requis soient respectés.
Pour le fonctionnement de l'installation, une dissipation thermique adaptée, un tirage de cheminée approprié, un relevage du retour pour respecter la température minimale de retour et un dimensionnement correct du ballon tampon sont particulièrement importants. Le choix de la puissance de la chaudière doit être basé sur les besoins de chauffage du bâtiment.
Aperçu des données techniques
Les principales données techniques confirmées du MPM Wood Plus 10 sont résumées ici de manière concise.
| Puissance nominale | 10 kW |
| Combustible | Bûches |
| Technique de combustion | Gazéification du bois |
| Rendement | 90 % |
| Classe d'efficacité énergétique | A+ |
| Température de départ max. | 90 °C |
| Pression de service max. | 1,5 bar |
| Classe de la chaudière | Classe 5 selon PN-EN 303-5:2021-09 |
| Besoin en tirage | env. 17–22 Pa |
| Température des fumées | 100–120 °C |
| Raccordement du conduit de fumée | Ø 178 mm |
| Ballon tampon recommandé | Oui |
| Hauteur | 940 mm |
| Largeur | 570 mm total |
| Profondeur | 1070 mm total |
| Poids | env. 270 kg |
Montage
Le montage et l'intégration de la chaudière à gazéification du bois doivent être effectués par un personnel qualifié. Pour le fonctionnement, il faut tenir compte d'un local d'installation approprié, d'un tirage de cheminée adapté, de l'intégration hydraulique dans le système de chauffage et des vannes de sécurité nécessaires.
Lors de la planification de l'installation, la température de retour, le raccordement du ballon tampon et la dissipation thermique doivent être soigneusement coordonnés. Dans les installations fermées, les dispositifs de sécurité et les mesures de protection thermique nécessaires doivent être prévus conformément à la planification de l'installation.
Remarques
La chaudière est conçue pour fonctionner avec des bûches appropriées et sèches. Un combustible humide ou inadapté peut dégrader le fonctionnement, favoriser les dépôts et réduire la durée de vie de la chaudière.
Le choix de la puissance ne remplace pas un calcul des besoins de chauffage. Pour un fonctionnement sûr et efficace de l'installation, le bâtiment, le système de chauffage, le ballon tampon, la cheminée et la production d'eau chaude sanitaire doivent être considérés ensemble.
Contenu de la livraison
- Chaudière à gazéification du bois MPM Wood Plus 10 kW
