Aperçu du produit & domaine d'application

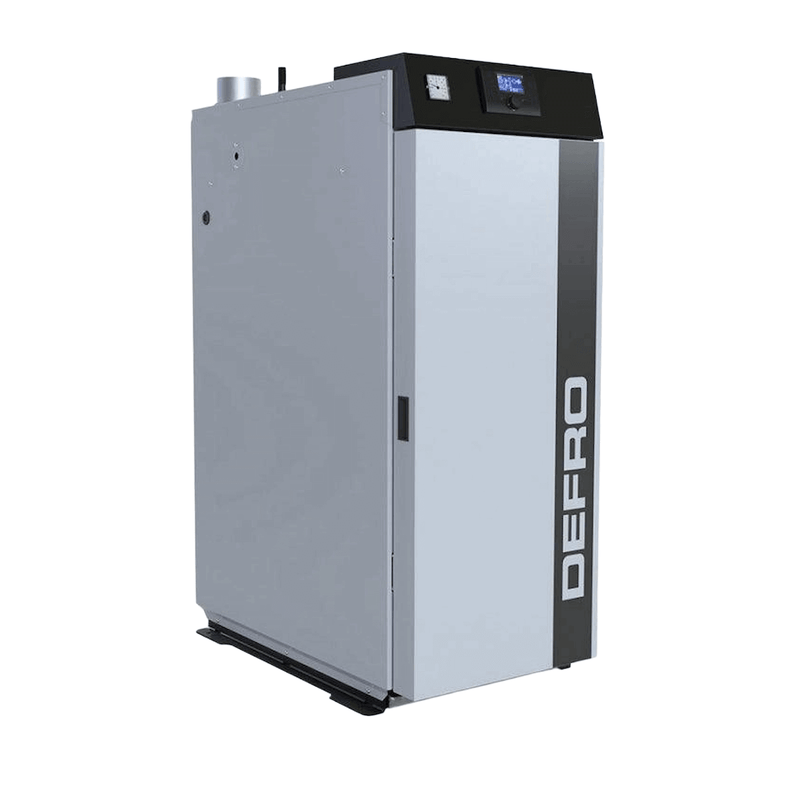

La chaudière à gazéification du bois Defro Optima HG 19 kW est une chaudière de chauffage central à chargement manuel conçue pour fonctionner avec du bois de chauffage en bûches. Elle est destinée aux installations de chauffage à eau et convient comme générateur de chaleur dans les systèmes où la chaleur produite est contrôlée et distribuée via un ballon tampon.
La série Optima HG est conçue pour l'utilisation de bûches de bois feuillu. La chaudière fonctionne selon le principe de la gazéification du bois et est donc intéressante pour les exploitants souhaitant utiliser un chauffage au bois classique avec une technique de combustion structurée.
Technique & équipement

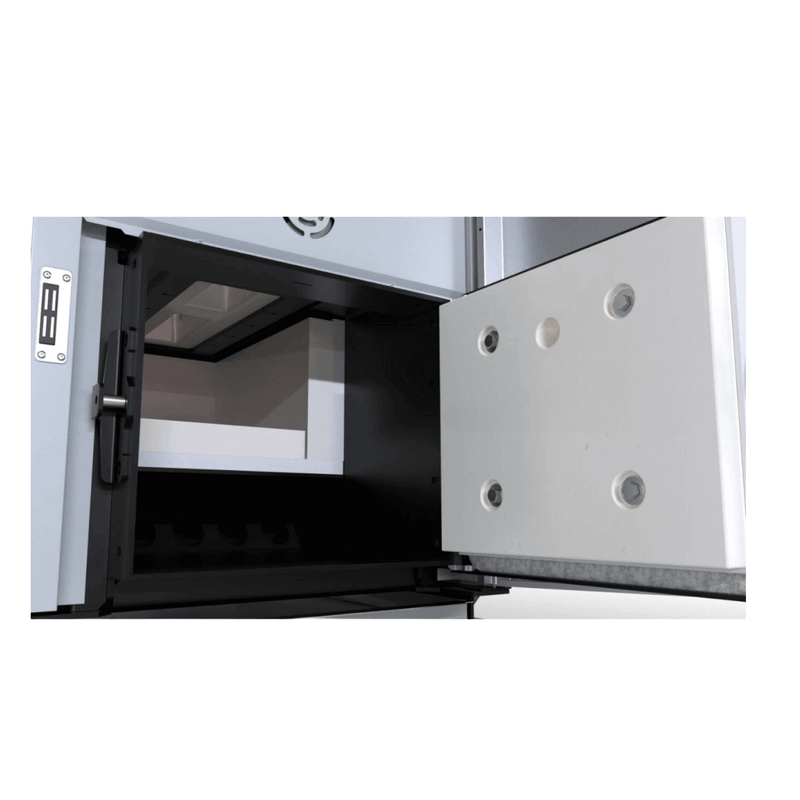

Sur le Defro Optima HG, le bois est dégazé dans la chambre de combustion supérieure. Les gaz de bois produits sont acheminés via une buse de combustion vers la chambre de combustion inférieure où ils sont brûlés. Les chambres de combustion sont revêtues de briques réfractaires conçues pour supporter des températures élevées dans la zone de combustion.

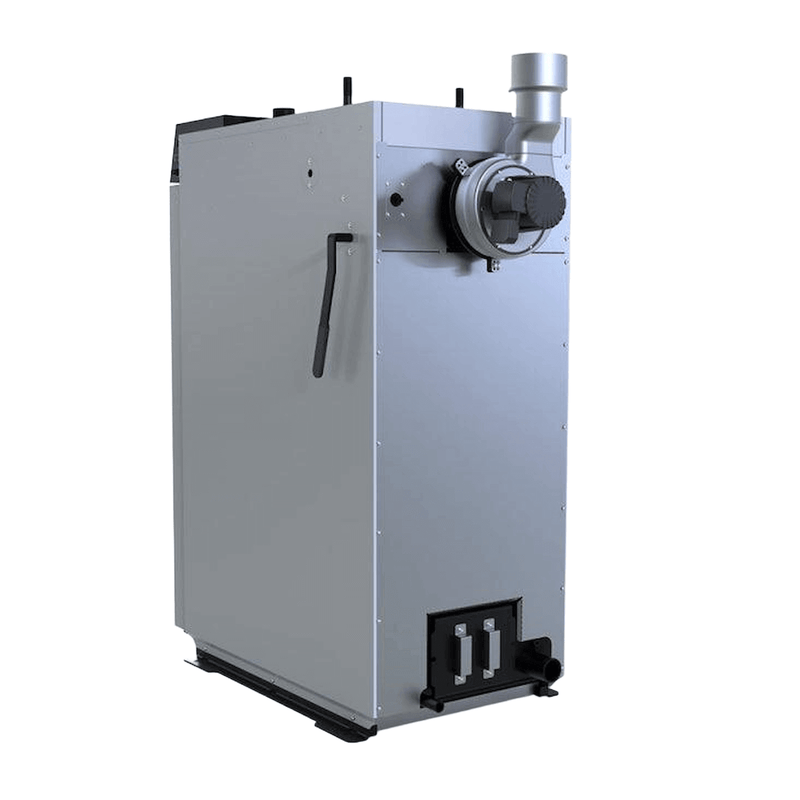

Les gaz d'échappement traversent des échangeurs de chaleur tubulaires. Des turbulateurs de forme spéciale favorisent l'échange thermique. Un ventilateur extracteur évacue les gaz d'échappement de la chaudière, tandis que le contrôle électronique régule le fonctionnement à la température de chaudière réglée. Un limiteur de température de sécurité et un échangeur de sécurité intégré font également partie de l'équipement de série.
Avantages au quotidien

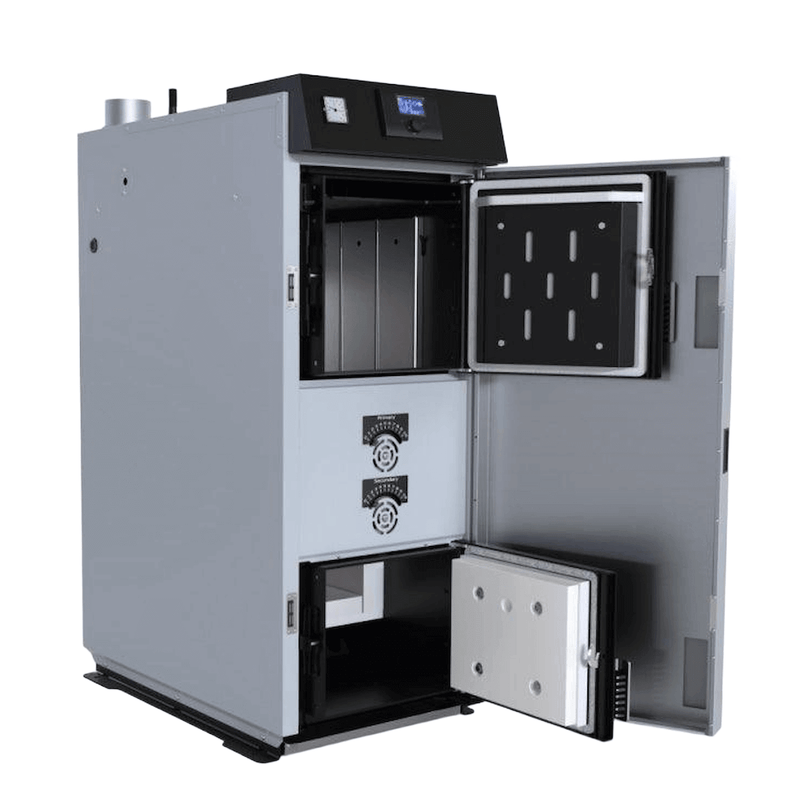

La large porte de chargement facilite l'introduction des bûches. Grâce aux zones séparées de chargement, de combustion et de cendres, la chaudière est conçue de manière pratique pour un fonctionnement régulier et un nettoyage récurrent. Le mécanisme de nettoyage intégré pour l'entretien des échangeurs de chaleur facilite un entretien approprié de la chaudière.
Pour le fonctionnement continu du chauffage, il est important que la chaleur produite soit absorbée en continu par le système de chauffage. C'est pourquoi le fonctionnement avec un ballon tampon est prévu. Ainsi, la chaleur peut être stockée temporairement et restituée ultérieurement au chauffage ou à la production d'eau chaude sanitaire.
Intégration système & compatibilité
Le Defro Optima HG 19 kW est conçu pour les installations de chauffage à eau chaude avec une température de départ allant jusqu'à 90 °C. L'installation est possible dans des systèmes de chauffage fermés conformément à la norme DIN 12828. Pour un fonctionnement sûr et respectueux des matériaux, une hydraulique correctement dimensionnée avec un relèvement du retour est nécessaire.
La chaudière doit être combinée avec un ballon tampon approprié. De plus, les exigences relatives à la cheminée, au local de chauffage, à l'arrivée d'air frais, au groupe de sécurité et à l'intégration hydraulique doivent être prises en compte dans le cadre de la planification de l'installation.
Aperçu des données techniques
Les données techniques suivantes concernent le Defro Optima HG 19 kW et ont été réduites aux champs techniques actifs dans la boutique.
| Puissance nominale | 19 kW |
| Combustible | Bûches de bois / bois feuillu |
| Technique de combustion | Gazéification du bois |
| Rendement | 92,3 % en pleine charge |
| Température de départ max. | 90 °C |
| Pression de service max. | 3,0 bar |
| Longueur des bûches | max. 365 mm |
| Classe de la chaudière | 5 selon EN 303-5 |
| Tirage requis | 16 Pa |
| Température des fumées | 125 °C |
| Raccordement du conduit de fumée | Ø 130 mm |
| Échangeur de sécurité | intégré |
| Ballon tampon recommandé | oui, fonctionnement avec ballon tampon requis |
| Hauteur | 1460 mm |
| Largeur | 620 mm |
| Profondeur | 995 mm |
| Poids | env. 430 kg |
| Tension | 230 V |
| Fréquence | 50 Hz |
| Protection | 3,15 A |
| Consommation électrique | max. 35 W |
| Phases | 1N |
| Régulation électronique | oui |
Montage
Le montage de la chaudière à gazéification du bois doit être effectué par un personnel qualifié. L'intégration nécessite un local d'installation approprié, une alimentation en air frais adaptée, un raccordement de cheminée adéquat et une protection hydraulique correctement dimensionnée.
Pour le fonctionnement, un relèvement du retour avec une température de retour d'au moins 65 °C est nécessaire. La chaudière est conçue pour les installations de chauffage fermées et doit être combinée avec un ballon tampon.
Remarques
Le combustible prévu est le bois de chauffage en bûches de bois feuillu avec une humidité résiduelle appropriée. L'utilisation d'autres combustibles ou de matériaux inadaptés ne fait pas partie de l'utilisation conforme.
Avant la mise en service, l'exploitation et l'entretien, les documents du fabricant doivent être respectés. Un nettoyage régulier et une évacuation de chaleur correctement dimensionnée sont importants pour un fonctionnement stable et durable de l'installation.
Contenu de la livraison
- Chaudière à gazéification du bois Defro Optima HG 19 kW
- Notice de montage et d'utilisation
- Carte de garantie
- Commande électronique
- Ventilateur extracteur
- Thermomètre de chaudière analogique
- Mécanisme de nettoyage pour l'entretien des échangeurs de chaleur
- Revêtement de la chambre de chargement et de combustion
- Buse de combustion
- Outil de nettoyage
- Échangeur de sécurité intégré
- Turbulateurs
