H30951B Styrings-/effektelektronik til Attack pillebrænder

De H30951B Styrings-/effektelektronik er det centrale kontrol- og strømmodul til forskellige Attack Pelletbrænder og Kombinerede kedelsystemerDen overtager den komplette kontrol, overvågning og strømstyring af alle relevante komponenter i pilledriften.

Kompatible angrebsenheder (uddrag)

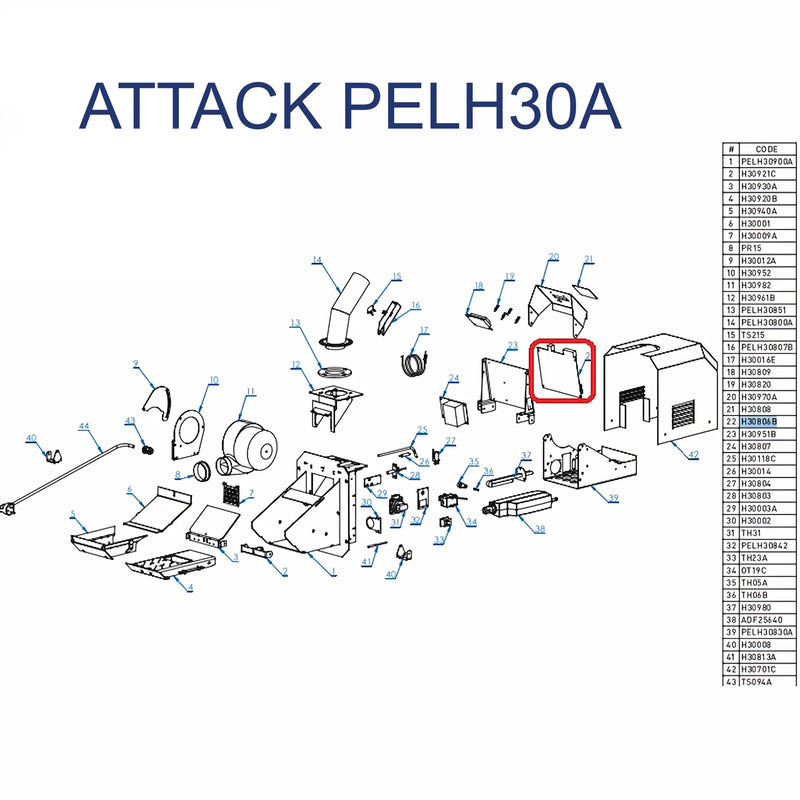

Ifølge eksploderede tegninger og reservedelslister er H30951B blandt andet installeret i følgende angrebsanordninger:

• ATTACK DPX KOMBI PELLET 25, 30, 35
  • z.BEnhedsfamilie #110 PELH30ACP
  • Byggeperioder u.a.: 10/2014 – 7/2018 og fra 8/2018 (afhængigt af versionen)
• ANGREB PELH30A (Pillebrænderenhed, fra 10/2014)
• ANGREB PELHB25 (Pillebrænder 25 kW, fra 10/2014)

H30951B er angivet der som en separat vare i reservedelsplanen og er en del af samlingerne med koderne. z.B.:

• PELH30A, PELHB25
• I kombination med andre relevante komponenter såsom H30970A, H30806B, H30808, H30809, H30820, H30980, ADF25640, PELH30830A u.v.m.

Dette gør H30951B særligt velegnet til Attack-pillebrændere i effektområdet 25 til 35 kW relevante, som findes i forskellige kedelserier såsom DPX Kombinationspellet blive brugt.

Funktion og opgaver for H30951B

H30951B er en kombineret Styrings- og effektelektronikDen håndterer både intelligent styring (mikrocontrollerstyring) og styring af forbrugerne (effektsektionen):

1. Brænderstyring (Styreelektronik)
   • Evaluering af sensorer (z.BTemperaturføler, udstødningsgastemperatur, flammeføler, muligvis vakuumføler)
   • Kontrol af procesflowet for:
     • Start- og tændingsproces
     • Overgang til kontinuerlig drift
     • Effektmodulation
     • kontrolleret nedlukningsproces
   • Implementering af varmeprogrammer og sikkerhedsstrategier gemt i enheden

2. Effektstyring (Power Electronics)

   • Kontrol af:
     • Pelletsnegle(r)
     • Tændingsanordning/tændingspatron
     • Blæser/forbrændingsventilator
     • rengørings- og udledningsmekanismer (hvis relevant)
   • Skift af forbrugere via relæer eller...elektroniske afbrydere
   • Strømforsyning til styreelektronikken og de tilsluttede sensorer/aktuatorer

3. Sikkerheds- og hændelseshåndtering

   • Overvågning af overtemperatur, flammetab, undertryk eller udstødningsgasfejl
   • Introduktion af sikker nedlukning i tilfælde af funktionsfejl
   • Udgave af Fejlkoder/fejlmeddelelser til styreenheden på Attack-kedlen

4. Kommunikation med styreenhed og kedelstyring

   • Grænseflade til betjenings- og displayenheden (display, knapper)
   • Overførsel af status-, temperatur- og fejlinformation
   • Interaktion med det overordnede kedle- eller varmestyringssystem (frigivelse, effektanmodning)

Typiske fejl, der indikerer en fejl i styresystemet

De H30951B Styrings-/effektelektronik betragtes som komplet udskiftningsmodul bruges når:

• de Pillebrænderen starter ikke længere eller går ukontrolleret ud
• Individuelle udgange (tænding, snegl, ventilator) kan ikke længere styres, selvom komponenterne i sig selv er i orden.
• Tilbagevendende eller uforklarlige fejlmeddelelser der opstår problemer, som ikke kan tilskrives sensorer, ledninger eller periferiudstyr
• Synlig skade på elektronikken er til stede (afbrændte komponenter, defekte relæer, hævede kondensatorer)

Ved at udskifte H30951B, den pillebrænderens fulde funktionsudvalg Den kan restaureres, forudsat at alle andre komponenter er intakte.

Fordele ved den originale H30951B til Attack pillebrændere

• Original reservedel matcher den tilsvarende angrebsserie
• skræddersyet til:
  • ATTACK DPX KOMBI PELLET 25, 30, 35
  • ANGREB PELH30A
  • ANGREB PELHB25
• sikrer korrekt forbrænding, høj effektivitet og stabil ydeevne i pilledrift
• sikrer Overholdelse af sikkerhedsfunktioner i henhold til producentens specifikationer
• optimal kompatibilitet med andre Attack-komponenter (z.BPELH30851, PELH30800A, PELH30807B, PELH30830A, sensorer TS215, TH31, TH23A osv.)

Vigtig information vedrørende bestilling og ombytning

• Bemærk venligst inden bestilling:
  • Kedel/brænder navneskilt tjek (z.BATTACK DPX COMBI PELLET 25/30/35, Produktionsår/Serienummer)
  • eksisterende elektronisk printkort til markeringen H30951B kontrollere
• Af sikkerhedsmæssige årsager bør udskiftning udføres af en Specialiseret virksomhed/varmespecialist finde sted:
  • Netspænding 230 V
  • Korrekt tilslutningstildeling og parametrering kræves
  • Om nødvendigt tilpasning til eksisterende sensorer og periferiudstyr

Leveringsomfang

• 1x originalt Attack-kontrolkort H30951B
