Vrstvený vyrovnávací zásobník SPSR – Efektivní řešení pro skladování energie pro vytápění, solární systémy a systémy na pevná paliva
Přehled produktů
Vrstvený zásobník teplé vody SPSR je robustně konstruovaný zásobník teplé vody pro topné systémy, solární termické systémy a kombinované teplárny. Kombinuje stabilní konstrukci zásobníku s integrovanou stratifikační technologií a trvale svařeným hladkotrubným výměníkem tepla, čímž zajišťuje vysokou účinnost systému a spolehlivé vrstvení vratných toků.
Konstrukce a materiály
Nádrž a výměník tepla s hladkými trubkami jsou vyrobeny z vysoce kvalitní oceli S235JRG2 dle norem DIN 4753 a EN 12897. Vnitřek je ponechán bez povrchové úpravy, zatímco vnější plášť je opatřen základním nátěrem; nádrž je bezpečně uložena na základním prstenci. Nádrž je navržena pro maximální provozní tlak 5 barů a má dva otvory pro elektrické topné články.
Technologie vrstev a výměníky tepla

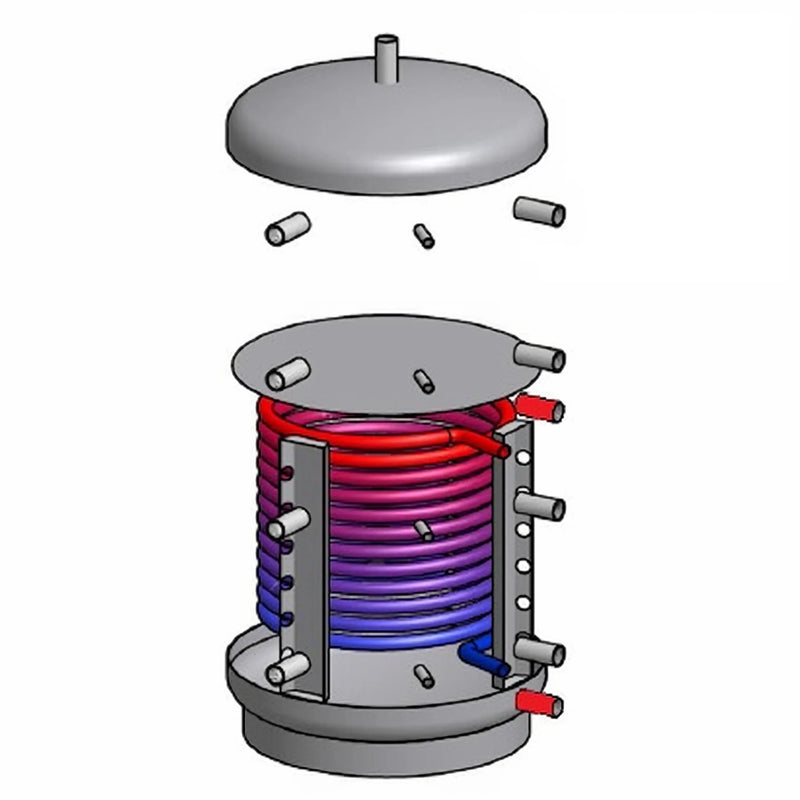

Pro optimalizované vrstvení jsou do zásobníku integrovány vrstvící kanály a přivařena vrstvící deska. Tyto komponenty snižují míchání a zlepšují teplotní vrstvení, čímž zvyšují využitelný tepelný výkon. Trvale přivařený výměník tepla s hladkými trubkami zajišťuje efektivní výměnu tepla pro solární a topné okruhy.
Připojení a snadná montáž
Uspořádání zásuvek pod úhlem 90° zjednodušuje montáž a připojení více vyrovnávacích nádrží. To umožňuje kompaktní uspořádání systému a snadné spojování systémů. Uspořádání spojů a základního kroužku dále zjednodušuje instalaci a následnou údržbu.
Možnosti izolace – EPS AirPor® šedý
Šedá polystyrenová izolace EPS AirPor® je k dispozici v tloušťkách 100 mm (třída účinnosti C) a 130 mm (třída účinnosti B). Izolace kombinuje EPS s přídavnou vrstvou netkané textilie a příměsí grafitových nanočástic, které výrazně snižují tepelné ztráty díky zvýšenému odrazu tepla.
Díky své lehké a přesně padnoucí konstrukci se izolace rychle instaluje, je mechanicky robustní a 100% recyklovatelná. Celková tloušťka izolace spolu s dodatečnou spodní a horní izolací zajišťuje významné úspory energie během provozu.
Možnost izolace – superpevná PU pěna
150 mm silná super tuhá PU pěnová izolace (pro skladovací nádrže o objemu 600–1000 l) kombinuje vynikající izolační vlastnosti s PS pláštěm v odstínu RAL 9006 a stahovací páskou pro snadnou instalaci. 10mm polyesterové rouno zabraňuje konvekčním ztrátám na stěnách nádrže, víku a spojích.
S tepelnou vodivostí přibližně 0,023 W/mK a třídou účinnosti A nabízí tato izolace nejlepší izolační výkon v řadě a je také recyklovatelná a šetrná k pokožce.
Technické specifikace a vybavení
SPSR je vybaven stratifikačními kanály, stratifikační deskou a trvale instalovaným výměníkem tepla s hladkými trubkami. Mezi další vlastnosti patří surový vnitřní povrch, základní nátěr vnějšího povrchu, dvě zásuvky pro elektrické topné články a konstrukce pro provozní tlak až 5 barů.
Výhody a oblasti použití
Kombinace cílené technologie vrstvení, vysoce kvalitní ocelové konstrukce a účinné izolace zvyšuje účinnost topných systémů a snižuje tepelné ztráty. Mezi aplikace patří topné systémy, kotle na tuhá paliva, solární termální systémy, kogenerační jednotky a kombinované energetické systémy, které se spoléhají na spolehlivé teplotní stratifikaci.
Životní prostředí, bezpečnost a normy
Použité materiály jsou šetrné k životnímu prostředí a z velké části recyklovatelné.Izolační materiály splňují běžné požadavky na požární ochranu (DIN 4102 B2) a požadavky na tepelnou vodivost dle DIN EN 12667, což znamená, že skladovací jednotka splňuje vysoké bezpečnostní a environmentální normy.
Výběr, montážní návod a servis
Zvolte vhodnou úložnou kapacitu a variantu izolace podle požadavků vašeho systému; standardizované uspořádání zásuvek usnadňuje integraci. Pro optimální výkon se doporučuje odborná instalace vyškoleným personálem a zohlednění konfigurace připojení již při plánování systému.
Rozsah dodávky
- Vrstvený zásobník s 1 výměníkem tepla dle vašeho výběru
- včetně vybrané izolace
- Shromáždění & Návod k obsluze
