Distribuční paprsky SunEx 2 nebo 3 topné obvody

Rozdělovače topných okruhů Sunex – efektivní rozvod tepla pro váš topný systém

Přehled produktů

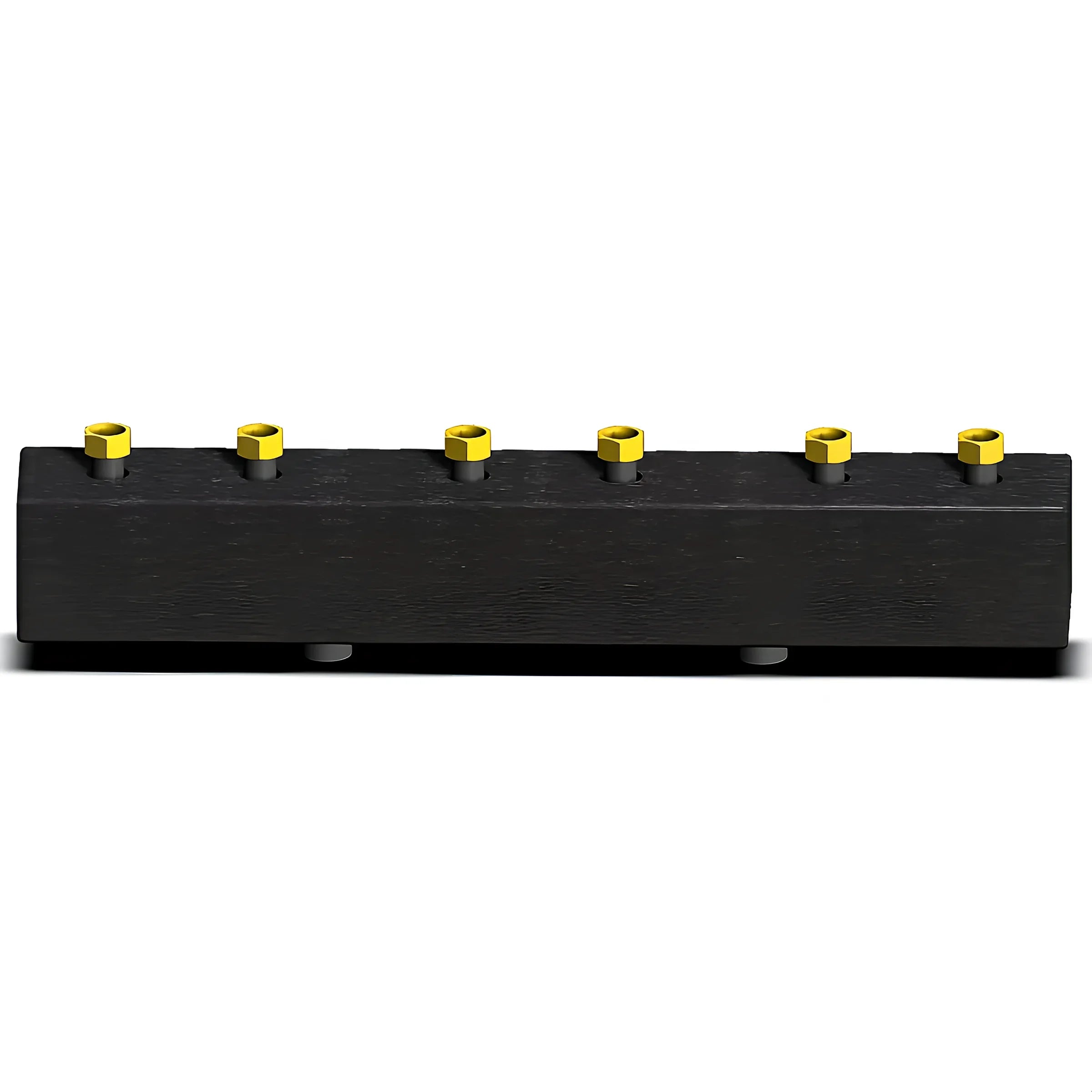

Rozdělovač topných okruhů Sunex je speciálně navržen pro systémy ústředního topení s radiátory, podlahovým vytápěním a smíšenými systémy. Umožňuje spolehlivý rozvod topné vody do dvou nebo tří nezávislých okruhů, a tím nabízí flexibilní možnosti použití v rezidenčních i komerčních objektech.

K dispozici ve verzích pro 2 okruhy DN20, 2 okruhy DN25, 3 okruhy DN20 a 3 okruhy DN25, a také s vnějším závitem (AG) pro snadné připojení. Robustní konstrukce a vysoce kvalitní EPP izolace zajišťují dlouhodobý výkon a minimální tepelné ztráty.

Oblasti použití

Ideální pro novostavby i modernizace: Ať už se jedná o podlahové vytápění nebo radiátory, rozdělovač se přizpůsobí vašemu systému a optimalizuje distribuci tepla. Ve smíšených systémech s různými teplotami přívodu boduje pro svou přesnou regulovatelnost.

Rozdělovač topných okruhů Sunex zajišťuje konzistentní komfort i v komerčních budovách, jako jsou kanceláře, lékařské ordinace a dílny. Díky široké škále variant jej lze přizpůsobit individuálním požadavkům na výkon.

Konstrukce a materiály

Hlavní těleso rozdělovače je vyrobeno z vysoce kvalitní oceli, která spolehlivě funguje i při vysokých teplotách a tlacích. Matice jsou vyrobeny z mosazi a zajišťují spojení odolné proti korozi.

30 mm silná EPP izolace snižuje tepelné ztráty a zlepšuje účinnost systému. Uchycení M8 umožňuje snadnou a bezpečnou montáž na stěnu bez nutnosti použití dalších konzol.

Technologie

Maximální provozní teplota: 110 °C | Maximální provozní tlak: 6 barů. Výkon se pohybuje od 29 kW (ΔT=20 K, 2 okruhy DN20) do 54 kW (ΔT=20 K, 2-/3-okruhový DN25).

Maximální průtoky: 1,2 m³/h pro DN20 a 2,3 m³/h pro DN25. Rozměry se liší v závislosti na modelu mezi 193/137/552 mm a 193/140/862 mm (V/H/Š) a hmotnost mezi 5,7 a 8,9 kg.

Montáž a připojení

Díky jasnému značení na straně kotle a topného okruhu se připojení provádí rychle a přesně. Strana kotle je vybavena AG 1" nebo AG 5/4" k dispozici, strana topného okruhu volitelně s IG 1", IG6/4" nebo AG 1".

Dodávaný montážní materiál umožňuje snadnou montáž na zeď. Snadný přístup ke všem připojením usnadňuje údržbu a čištění.

Výhody na první pohled

Rozdělovač topných okruhů Sunex kombinuje robustní ocelovou konstrukci, mosazné matice odolné proti korozi a účinnou EPP izolaci. Přesvědčuje svým vysokým výkonem, snadnou instalací a flexibilními možnostmi připojení.

Je perfektně sladěn s moderními topnými systémy, nabízí spolehlivý rozvod tepla, snižuje energetické ztráty a zvyšuje komfort bydlení v každé budově.

Technické údaje

DN20 2 okruhy

• Materiál rozdělovače: ocel
• Matice: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevnění: M8
• Rozměry (V x H x Š): 193 x 137 x 552 mm
• Hmotnost: 5,76 kg
• Max. provozní teplota: 110 °C
• max. provozní tlak: 6 barů
• max. výkon: 29 kW
• max. průtok: 1,2 m/h
• Připojení na straně kotle: 1" AG
• Připojení topného okruhu: 1" IG

DN20 3 okruhy

• Materiál rozdělovače: ocel
• Matice: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevnění: M8
• Rozměry (V x H x Š): 193 x 140 x 862 mm
• Hmotnost: 8,44 kg
• Max. provozní teplota: 110 °C
• max.Provozní tlak: 6 barů
• max. výkon: 54 kW
• max. průtok: 2,3 m/h
• Připojení na straně kotle: 5/4" AG
• Připojení topného okruhu: 1" IG

DN25 2 okruhy

• Materiál rozdělovače: ocel
• Matice: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevnění: M8
• Rozměry (V x H x Š): 193 x 137 x 552 mm
• Hmotnost: 6,05 kg
• Max. provozní teplota: 110 °C
• max. provozní tlak: 6 barů
• max. výkon: 54 kW
• max. průtok: 2,3 m/h
• Připojení na straně kotle: 5/4" AG
• Připojení na straně topného okruhu: 6/4" IG

DN25 3 okruhy

• Materiál rozdělovače: ocel
• Matice: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevnění: M8
• Rozměry (V x H x Š): 193 x 140 x 862 mm
• Hmotnost: 8,49 kg
• Max. provozní teplota: 110 °C
• max. provozní tlak: 6 barů
• max. výkon: 54 kW
• max. průtok: 2,3 m/h
• Připojení na straně kotle: 5/4" AG
• Připojení na straně topného okruhu: 6/4" IG

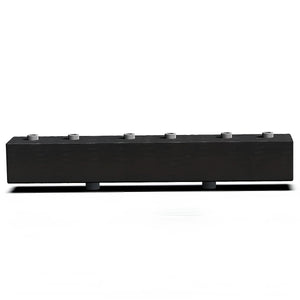

DN20 AG 2 okruhy

• Materiál rozdělovače: ocel
• Izolace: EPP o tloušťce 30 mm
• Upevnění: M8
• Rozměry (V x H x Š): 170 x 140 x 552 mm
• Hmotnost: 5,7 kg
• Max. provozní teplota: 110 °C
• max. provozní tlak: 6 barů
• max. výkon: 29 kW
• max. průtok: 1,2 m/h
• Připojení na straně kotle: 1" AG
• Připojení topného okruhu: 1" IG

DN20 AG 3 okruhy

• Materiál rozdělovače: ocel
• Izolace: EPP o tloušťce 30 mm
• Upevnění: M8
• Rozměry (V x H x Š): 170 x 140 x 862 mm
• Hmotnost: 8,9 kg
• Max. provozní teplota: 110 °C
• max. provozní tlak: 6 barů
• max. výkon: 54 kW
• max. průtok: 2,3 m/h
• Připojení na straně kotle: 5/4" AG
• Připojení topného okruhu: 1" IG

Rozsah dodávky

• Rozdělovač topných okruhů dle vašeho výběru
• Návod k montáži a obsluze

Stáhnout

• Datový list
